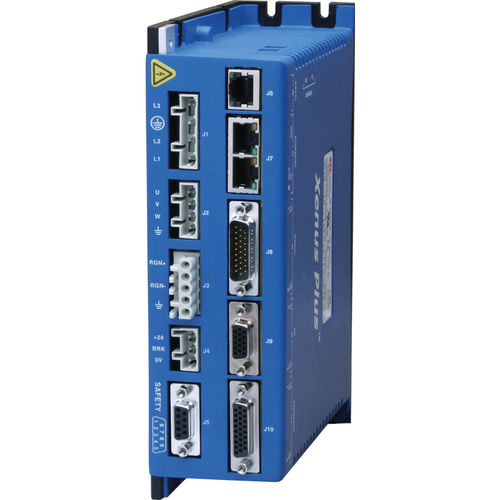

Xenus Plus устанавливает новые уровни производительности, подключения и гибкости. Связь CANopen обеспечивает широко используемую и экономичную промышленную шину. Встроен широкий спектр абсолютных интерфейсов, в том числе: EnDat, Hiperface и BiSS. АЦП высокого разрешения обеспечивают оптимальную производительность токовой петли. Предусмотрены как изолированные, так и высокоскоростные неизолированные входы/выходы. Для критически важных с точки зрения безопасности приложений могут использоваться входы с резервированием силового каскада.
Спецификации
ПОСТОЯННЫЙ ТОК
6A
МИТЕЛЬНАЯ КУРЕНЬ
18A
ПОДДЕРЖКА ВОЛЬТАЖА
100-240 В ПЕРЕМ. ТОКА
ДИМЕНСИИ
201.2 х 139,9 х 58,7 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
15
ДИСКРЕТНЫЕ ВЫХОДЫ
6
ФЕДБАК
Аналоговый Грех/Запад, Инкрементальный, Цифровые залы, Aux кодировщик/кодировщик вне, BiSS, SSI, Абсолютный A, Endat, Panasonic, Тамагава, Саньо Денки
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
Режимы управления
- Профиль Положение - Скорость - Крутящий момент, Интерполированное Положение, Наведение
- Кэмминг, Гиринг
- Индексатор
Командный интерфейс
- CANopen
- ASCII и дискретный ввод/вывод
- Шаговые команды
- ±10В положение/скорость/торк (2 входа)
- команда ШИМ скорость/торк
- Главный энкодер (ЗУ/Каммирование)
Сообщения
- CANopen DS-402
- RS-232
Обратная связь
Инкрементальный
Инкрементальные кодировщики
- Цифровой квадрат A/B
аналоговый грех/зрение
Панасонический инкрементальный формат А
- Вспомогательный четырехъядерный A/B кодировщик / кодировщик на выходе
Абсолютные кодировщики
- SSI, EnDat, Абсолютно А,
Тамагава и Панасоник Абсолютная А
Sanyo Denki Absolute A, BiSS (B & C)
Резольвер (-R опция)
- Бесщёточный резольвер
Другое
- Цифровые залы
Аксессуары
- Внешние регенерационные резисторы
- Внешний краевой фильтр
Крутящий момент двигателя (MTO)
- Два активных входа обеспечивают силовой каскад
- Один выход подтверждает состояние силового каскада
---
