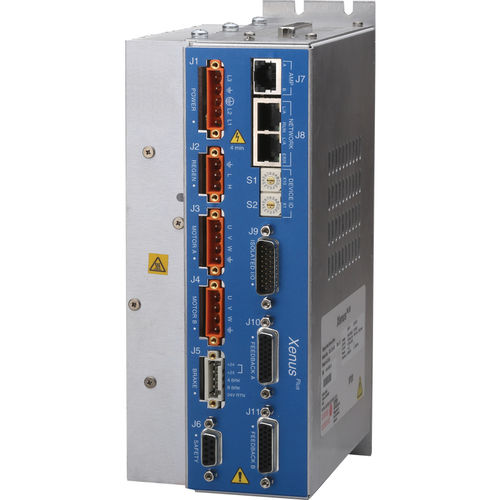

XE2 устанавливает новые уровни производительности, возможностей подключения и гибкости. Протокол CANopen для приложений по связи EtherCAT (CoE) обеспечивает широко используемую и экономичную промышленную шину. Поддерживается широкий спектр абсолютных энкодеров. Преобразователи высокого разрешения A/D обеспечивают оптимальную производительность токовой петли. Предусмотрены как изолированные, так и высокоскоростные неизолированные входы/выходы. Для критически важных с точки зрения безопасности приложений могут использоваться входы с резервированием силового каскада. Встроенный вентилятор и радиатор позволяют преобразователю подавать непрерывный выходной ток в любом направлении монтажа. Внутренний рекуперационный резистор рассеивает энергию, возвращаемую при замедлении нагрузки.
Спецификации
ПОСТОЯННЫЙ ТОК
10A
МИТЕЛЬНАЯ КУРЕНЬ
20A
ПОДДЕРЖКА ВОЛЬТАЖА
100-240 В ПЕРЕМ. ТОКА
ДИМЕНСИИ
234.7 x 137,6 x 91,1 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
22
ДИСКРЕТНЫЕ ВЫХОДЫ
7
ФЕДБАК
Аналоговый Грех / Косы, Инкрементальный, Цифровые залы, BiSS, SSI, Абсолютный A, Endat, Panasonic, Тамагава, Sanyo Denki, Aux кодировщик / кодировщик наружу
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
КОНТРОЛЬНЫЕ МОДЫ
- Индексатор, точка-точка, PVT
- Кэмминг, Гиринг
- Положение, Скорость, Крутящий момент
КОМАНДНЫЙ ИНТЕРФЕЙС
- CANopen прикладной протокол через EtherCAT (CoE)
- ASCII и дискретный ввод/вывод
- Шаговые команды
- ±10В Положение/скорость/крутящий момент (2 входа)
- Команда ШИМ Скорость/Крутящий момент
- Главный энкодер (ЗУ/Каммирование)
КОММУНИКАЦИИ
- EtherCAT
- RS-232
ФЕДБАК
Инкрементальный
- Цифровой квадрантный A/B кодировщик
- Аналоговый Sin/Cos кодировщик
- Панасонический инкрементальный формат А
- Саньо Денки Экономия провода Инкрементал
- Aux. кодировщик / кодировщик вне
Абсолютный
- SSI
- EnDat 2.1 и 2.2
- Абсолютная А
- абсолютная А
- Панасонический абсолютный формат А
- Саньо Дэнки Абсолютная А
- БиСС (B&C)
---
