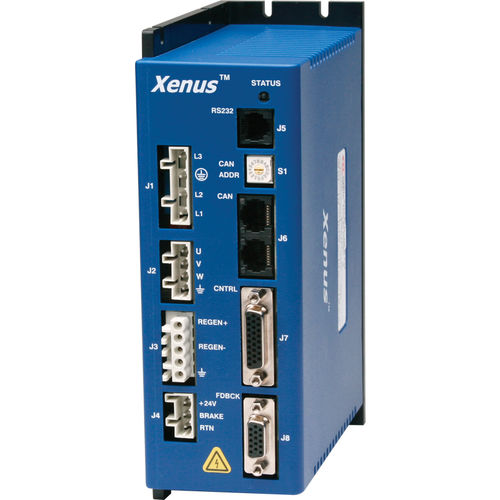

XTL-панель - это пакет с линейным управлением переменного тока мощностью до 6 кВт. Входные цепи управления мощностью +24 В пост. тока обеспечивают постоянную работу. Интерфейсы управления включают в себя CANopen, а также традиционные аналоговые команды. Инкрементная обратная связь с энкодером входит в стандартную комплектацию с дополнительными интерфейсами резольвера и аналогового энкодера.
Спецификации
ПОСТОЯННЫЙ ТОК
6A
МИТЕЛЬНАЯ КУРЕНЬ
18A
ПОДДЕРЖКА ВОЛЬТАЖА
100-240 В ПЕРЕМ. ТОКА
ДИМЕНСИИ
191 x 140 x 64 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
12
ДИСКРЕТНЫЕ ВЫХОДЫ
4
ФЕДБАК
Инкрементальные, цифровые залы, Aux кодировщик / кодировщик вне
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
Расширенный набор функций AFS
- Однонаправленный энкодер BiSS-C
- 32-битные фильтры с плавающей запятой
- Несколько продвинутых фильтров
- Инструменты частотного анализа
Режимы управления
- Быстрый индексатор, точка-точка, PVT, CSP
- Кэмминг, Гирлинг, Позиция, Скорость, Крутящий момент
Командный интерфейс
- CANopen
- Последовательный двоичный и дискретный вход/выход ASCII
- Шаговые команды
Односторонний или дифференциальный выбираемый
- ±10В Команда положения/скорости/крутящего момента
- Команда ШИМ Скорость/Крутящий момент
- Главный энкодер (ЗУ/Каммирование)
Сообщения
- CANopen DS-402
- RS232
Обратная связь
- Цифровой четырехъядерный A/B/X кодировщик
- датчик абсолютного отсчёта BiSS
- Аналоговый Sin/Cos кодировщик
- Вторичный кодировщик / эмулированный выход кодировщика
- Цифровые залы
Вход/выход - цифровой
- 12 входов, 4 выхода
Аксессуары
- Внешние регенерационные резисторы
- Внешний краевой фильтр
Размеры: в [мм]
- 7,6 x 5,6 x 2,6 [192 x 142 x 65]
ОПИСАНИЕ
REV 02 под номером модели на этикетке обозначает Xenus XTL с расширенным набором функций.
---
