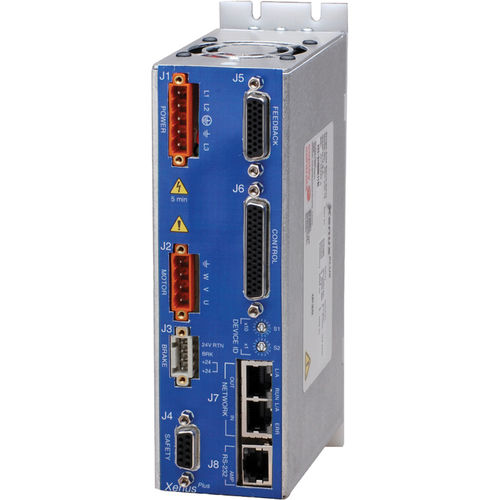

XEC устанавливает новые уровни производительности, возможностей подключения и гибкости. Протокол CANopen для приложений по связи EtherCAT (CoE) обеспечивает широко используемую и экономичную промышленную шину. Поддерживается широкий спектр абсолютных энкодеров. Преобразователи высокого разрешения A/D обеспечивают оптимальную производительность токовой петли. Предусмотрены как изолированные, так и высокоскоростные неизолированные входы/выходы. Для критически важных с точки зрения безопасности приложений могут использоваться входы с резервированием силового каскада.
Спецификации
ПОСТОЯННЫЙ ТОК
3A
МИТЕЛЬНАЯ КУРЕНЬ
9A
ПОДДЕРЖКА ВОЛЬТАЖА
100-240 В ПЕРЕМ. ТОКА
ДИМЕНСИИ
191.4 x 115,6 x 54,1 мм
ЦИФРОВЫЕ ПОЛОЖЕНИЯ
11
ДИСКРЕТНЫЕ ВЫХОДЫ
5
ФЕДБАК
Аналоговый Грех / Косы, Инкрементальный, Цифровые залы, BiSS, SSI, Абсолютный A, Endat, Panasonic, Тамагава, Sanyo Denki, Aux кодировщик / кодировщик наружу
КОМАНДНЫЙ ИНТЕРФЕЙС
Шаг/направление, аналоговый, ШИМ
ОКРУЖАЮЩАЯ СРЕДА
Коммерческий сайт
КОНТРОЛЬНЫЕ МОДЫ
- Циклическая синхронная позиция-скорость-крутящий момент (CSP, CSV, CST)
- Профиль Положение - Скорость - Крутящий момент, Интерполированное Положение, Наведение
- Индексатор, точка-точка, PVT
- Кэмминг, Гиринг
- Положение, Скорость, Крутящий момент
КОМАНДНЫЙ ИНТЕРФЕЙС
- CANopen прикладной протокол через EtherCAT (CoE)
- ASCII и дискретный ввод/вывод
- Шаговые команды
- ±10В положение/скорость/крутящий момент
- команда ШИМ скорость/торк
- Главный энкодер (ЗУ/Каммирование)
КОММУНИКАЦИИ
- EtherCAT
- RS-232
ФЕДБАК
Инкрементальный
- Цифровой квадрантный A/B кодировщик
- аналоговый sin/cos кодировщик
- Панасонический инкрементальный А
- Aux. кодировщик / кодировщик вне
Абсолютный
- SSI
- EnDat 2.1 и 2.2
- Абсолютная А
- абсолютная А
- Панасонический абсолютный формат А
- Саньо Дэнки Абсолютная А
- БиСС (B&C)
Другое
- Цифровые залы
- Резольвер (-R опция)
ЦИФРОВОЙ ВХОД/ВЫХОД
- 6 Высокоскоростные входы
- 1 Вход избыточной температуры двигателя
---
