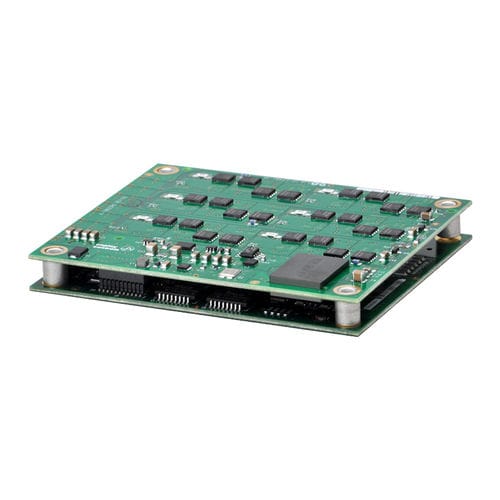

Сервовариатор DC ME3-090-10

3 осицифровойEtherCAT

ME3 представляет собой 3-осевой высокопроизводительный привод с питанием от постоянного тока для управления положением, скоростью и крутящим моментом сервоприводов и шаговых двигателей с помощью EtherCAT. Используя передовую технологию FPGA, ME3 обеспечивает значительное снижение стоимости узла в многоосевых EtherCAT-системах. Каждая из трех осей в ME3 работает как EtherCAT-ось по DS-402 для устройств управления движением. Поддерживаемые режимы включают в себя: Циклическая синхронная позиция/Скорость/Крутящий момент, профиль позиции/Скорость, режим интерполированного положения (PVT) и наведение. Серворежим шагов позволяет EtherCAT или цифровой ШИМ-контроль положения/скорости/торка. В режиме микрошага поддерживаются шаговые командные импульсы и ведущий энкодер для кулачкового или зубчатого зацепления. Спецификации ПОСТОЯННЫЙ ТОК 5A МИТЕЛЬНАЯ КУРЕНЬ 10A ПОДДЕРЖКА ВОЛЬТАЖА 14-90 В ПОСТ. ТОКА ДИМЕНСИИ 101.6 x 85,1 x 21 мм ЦИФРОВЫЕ ПОЛОЖЕНИЯ 19 ДИСКРЕТНЫЕ ВЫХОДЫ 9 ФЕДБАК BiSS, SSI, Абсолютный A, Endat, Panasonic, Тамагава, Саньо Деньки, Аналоговый Грех / Кос, Инкрементальный, Цифровые залы, Aux кодировщик / кодировщик вне КОМАНДНЫЙ ИНТЕРФЕЙС Шаг/направление, аналоговый, ШИМ ОКРУЖАЮЩАЯ СРЕДА Коммерческий сайт Режимы управления серводвигателем - Циклическая синхронная позиция-скорость-крутящий момент (CSP, CSV, CST) - Профиль Положение - Скорость - Крутящий момент, Интерполированное Положение, Наведение - Индексатор, точка-точка, PVT - Кэмминг, Гиринг - Положение, Скорость, Крутящий момент Режимы управления шаговыми двигателями - Циклическая синхронная позиция (CSP) - Профиль Положение - Скорость - Крутящий момент, Интерполированное Положение, Наведение - Положение/Скорость/Крутящий момент (режим сервопривода) - Положение (микростеппинг) - Индексатор, точка-точка, PVT - Кэмминг, Гиринг Командный интерфейс - CANopen прикладной протокол через EtherCAT (CoE) - ASCII и дискретный ввод/вывод - Шаговые команды - ±10В положение/скорость/крутящий момент
