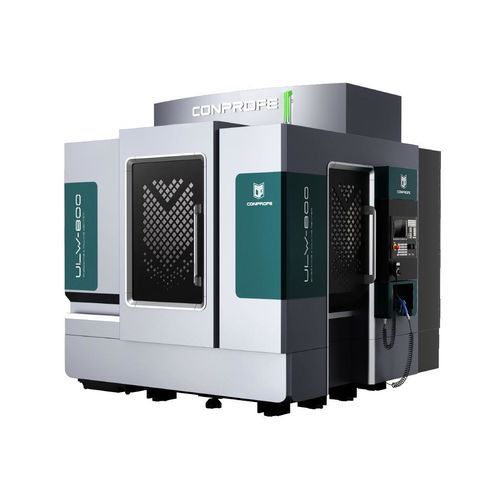

Обрабатывающий центр 3 оси ULW-800

вертикальныйдля стекладля керамического материала

Обзор продукта

• Интеллектуальная ультразвуковая система обработки для трудноперерабатываемых и хрупких материалов
• Опции: криогенная черезшпиндельная система охлаждения на сверхкритическом CO2 (ScCO2) и система MQL для чистой обработки
• Высокоскоростной ультразвуковой электрический шпиндель (18 000–50 000 об/мин в зависимости от варианта)
• Опциональные защиты направляющих винтов для обработки твердых хрупких и металлических материалов
• Точность позиционирования 5 μm и повторяемость 3 μm для высокоточной обработки
• Двухслойный стол из чугуна и алюминия для сочетания жесткости и стойкости к коррозии
• Расширяемый магазин инструментов (дисковый или цепной тип)

Ключевые особенности
Портальная рама с высокой структурной стабильностью и легкими подвижными частями для улучшения динамики и точности станка.
Тепловая симметричная конструкция, разработанная на основе FEM, минимизирует тепловые деформации при длительной работе.
Использование чугуна с отличными демпфирующими характеристиками обеспечивает стабильную режущую производительность.
Конструкция станины постоянно улучшается с помощью FEM для повышения жесткости.
Встроенная ультразвуковая система обработки для решения задач по обработке керамики, сапфира, стекла, карбида кремния и других трудноперерабатываемых материалов.
Высокоскоростной ультразвуковой шпиндель доступен в нескольких конфигурациях скорости.
Надежное позиционирование и повторяемость для прецизионного производства.
Опции крио- и MQL-охлаждения для бесконтаминативных процессов.

Уникальные преимущества ультразвуковой обработки

• Ультразвуковая вибрация на вершине инструмента (15–70 kHz)
• Снижает микротрещины
• Уменьшает силы резания и повышает эффективность процесса
• Увеличивает ресурс инструмента
• Минимизирует появление заусенцев
• Улучшает качество поверхности

Примеры применения

• Высокоточная обработка твердых хрупких материалов (керамика, сапфир, стекло, карбид кремния)
• Обработка углеродных волоконных композитов и жаропрочных сплавов (например, титановые сплавы)
• Обработка мелких деталей и сверление микроотверстий

Технические параметры

• Модель: ULW-800A | B | C
• Ход по X/Y/Z: 800×800×350 мм
• Размер рабочего стола: 850×850 мм
• Макс. нагрузка на стол: 1000 кг
• Диаметры шпинделя: Ø100 | Ø120 | Ø150 мм
• Макс. скорость шпинделя (кратковременно): 40 000 | 30 000 | 18 000/24 000 об/мин (в зависимости от варианта)
• Макс. скорость шпинделя (длительно): 32 000 | 24 000 | 14 400/19 200 об/мин (в зависимости от варианта)
• Номинальная мощность двигателя: 6 кВт | 7,5 кВт | 15/20 кВт (A63 опция)
• Скорость быстрого перемещения (X/Y/Z): 24/24/24 м/мин
• Макс. скорость подачи (X/Y/Z): 10/10/10 м/мин
• Точность позиционирования: 0,005 мм (5 μm)
• Повторяемость: 0,003 мм (3 μm)
• Тип магазина инструментов: дисковый или цепной; ёмкость 20–24 инструмента
• Общий вес (с аксессуарами): approx. 9 000 кг
• Габариты (Д×Ш×В): 2 990×2 935×2 875 мм
• CNC-контроллер: SIEMENS 828D-280
• Защита: трёхслойная защита
