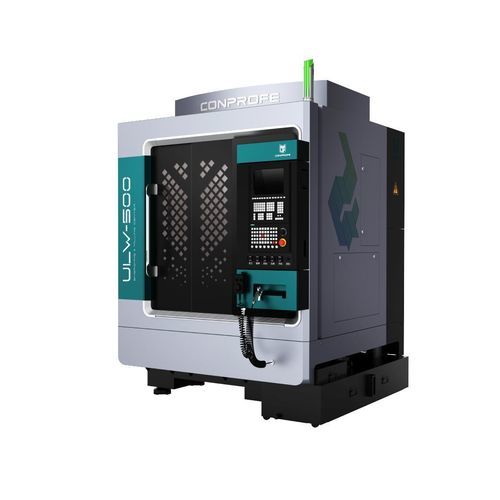

Обрабатывающий центр 3 оси ULW-500

вертикальныйдля стекладля керамического материала

Обзор продукта

• Оснащён фирменной интеллектуальной ультразвуковой системой обработки для решения задач обработки трудносвергаемых материалов
• Опционально: криогенная система охлаждения через шпиндель с сверхкритическим CO2 (ScCO2) и система MQL для чистой обработки
• Высокоскоростной ультразвуковой электрический шпиндель (18 000–50 000 об/мин)
• Два варианта защиты направляющих винтов опционально для обработки хрупких и металлических материалов
• Стабильная высокоточная обработка: позиционирование 5μm, повторяемость 3μm
• Двухслойный рабочий стол из чугуна и алюминия обеспечивает устойчивость к коррозии и жёсткость стола
• Расширяемый магазин инструмента

Ключевые преимущества продукта
Портальная рама с высокой стабильностью и лёгкими подвижными элементами обеспечивает повышенную точность и улучшенную динамику станка.
Термически симметричная конструкция, разработанная с применением метода конечных элементов (FEM), эффективно минимизирует термические деформации и обеспечивает необходимую жёсткость для длительной точности.
Конструкция из чугуна выбрана за отличные демпфирующие свойства и динамические характеристики резания, обеспечивая стабильность и широкую применимость.
Постоянное повышение жёсткости станины с помощью FEM для достижения оптимальной конструкции.

Основные функциональные преимущества

• Фирменная интеллектуальная ультразвуковая система обработки для трудносвергаемых материалов
• Высокоскоростной ультразвуковой электрический шпиндель (18 000–50 000 об/мин)
• Стабильная высокоточная обработка: позиционирование 5μm, повторяемость 3μm
• Опции охлаждения: ScCO2 криогенное охлаждение через шпиндель и система MQL для более чистых процессов обработки
• Преимущества ультразвуковой обработки (колебания рабочего конца инструмента 15–70 kHz): снижает микротрещины; уменьшает силы резания; повышает эффективность и ресурс инструмента; минимизирует заусенцы; улучшает качество поверхности

Сферы применения
Подходит для высокоточной и высокоэффективной обработки твёрдых и хрупких материалов (керамика, сапфир, стекло, карбид кремния и т.д.), углепластиковых композитов, суперсплавов (например, титановые сплавы) и других трудносвергаемых материалов. Также применим для обработки мелких деталей и сверления микроотверстий.

Технические параметры
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

Характеристики / Технические спецификации

• Модель: ULW-500
• Ходы X/Y/Z: 500 x 400 x 300 мм
• Размер рабочего стола: 500 x 400 мм
• Макс. нагрузка на стол: 200 кг
• Диаметр шпинделя: ⌀100 / ⌀120 мм
• Макс. скорость шпинделя (короткая): 40 000 / 30 000 об/мин
• Макс. скорость шпинделя (длительная): 32 000 / 24 000 об/мин
• Номинальная мощность двигателя: 6 / 7.5 кВт
• Быстрая подача X/Y/Z: 15 м/мин
• Макс. скорость подачи X/Y/Z: 10 м/мин
• Позиционировочная точность: 0,005 мм
• Повторяемость: 0,003 мм
• Инструментальный магазин: зонтичного типа, ёмкость 14 / 12 инструментов
• Общий вес (с принадлежностями): 3 500 кг
• Габариты машины (ДxШxВ): 1 650 x 1 880 x 2 405 мм
• ЧПУ: SIEMENS 828D-280
• Защита: трёхслойная защита
