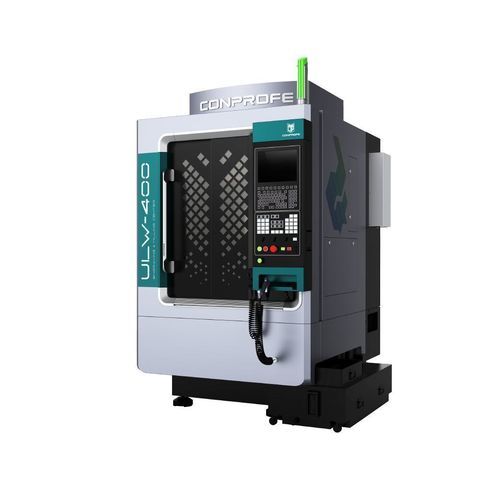

Обрабатывающий центр 3 оси ULW-400

вертикальныйдля стекладля керамического материала

Обзор

• Оснащен собственноручно разработанной интеллектуальной системой ультразвуковой обработки для решения задач обработки труднообрабатываемых материалов
• Опционально: криогенная система охлаждения через шпиндель с использованием сверхкритического диоксида углерода (ScCO2) и система MQL для чистой обработки
• Высокоскоростной ультразвуковой электрический шпиндель (18 000–50 000 об/мин)
• Два варианта защиты направляющих винта (опция) для удовлетворения требований обработки твердых хрупких и металлических материалов
• Стабильная высокоточная обработка с позиционной точностью 5 μm и повторяемостью 3 μm
• Двойной рабочий стол из чугуна и алюминия обеспечивает антикоррозионные свойства при сохранении жесткости стола
• Расширяемый магазин инструмента

Ключевые особенности

• Портальная конструкция рамы с высокой стабильностью и легкими подвижными узлами, обеспечивающая повышенную точность и улучшенные динамические характеристики станка
• Термически симметричная конструкция, спроектированная с использованием метода конечных элементов (FEM), эффективно минимизирует тепловые деформации и обеспечивает необходимую жесткость для длительной точности
• Использование чугуна с отличными демпфирующими свойствами, обеспечивающего высокую динамическую режущую способность, стабильность и надежность
• Постоянное повышение жесткости конструкции станины с помощью FEM для достижения оптимального дизайна
• Уникальные преимущества ультразвуковой обработки — высокочастотная ультразвуковая вибрация, воздействующая на рабочую кромку инструмента (15–70 кГц): уменьшает микротрещины; снижает силы резания и повышает эффективность обработки; увеличивает ресурс инструмента; минимизирует образование заусенцев; улучшает качество поверхности
• Станок оснащен CNC-контроллером SIEMENS и системой испытаний вибраций и шума LMS

Примеры применения
Подходит для высокоточной и высокоэффективной обработки твердых хрупких материалов (керамика, сапфир, стекло, карбид кремния и т.д.), углеродных композитов, сверхсплавов (титановые сплавы и т.д.) и других труднообрабатываемых материалов; подходит для обработки мелких деталей и сверления микродеталей.

Технические параметры
Позиция: ULW-400A | B | C
Ход по осям X/Y/Z: 400*400*150 mm
Размер рабочего стола: 400*400 mm
Макс. нагрузка на стол: 100 kg
Ультразвуковой шпиндель: стандартный
Диаметр шпинделя: ⌀80 | ⌀80 | ⌀100 mm
Макс. скорость шпинделя (кратковременная): 40,000 | 50,000 | 40,000 об/мин
Макс. скорость шпинделя (длительная): 32,000 | 40,000 | 32,000 об/мин
Номинальная мощность двигателя: 3.7 | 3.7 | 6 kW
Скорость перемещения X/Y/Z: 15/15/15 m/min
Макс. скорость подачи X/Y/Z: 10/10/10 m/min
Позиционная точность X/Y/Z: 0.005 mm
Повторяемость X/Y/Z: 0.003 mm
Тип магазина инструментов: Umbrella Type
Вместимость инструментов: 12 | 13 | 11 (кол-во инструментов)
Общий вес (включая аксессуары): 2,100 kg
Размеры станка (LxWxH): 1,245x1,750x2,130 mm
CNC-контроллер: SIEMENS 828D-280
Защита: трехслойная защита

Характеристики / Технические данные

• Модель: ULW-400
• Ход X/Y/Z: 400*400*150 mm
• Размер рабочего стола: 400*400 mm
• Макс. нагрузка на стол: 100 kg
• Варианты диаметра шпинделя: ⌀80 или ⌀100 mm
• Макс. скорость шпинделя (кратковременная): до 50 000 об/мин (в зависимости от модели)
• Макс. скорость шпинделя (длительная): до 40 000 об/мин (в зависимости от модели)
• Номинальная мощность двигателя: 3,7 kW или 6 kW (в зависимости от модели)
• Скорость быстрого перемещения (X/Y/Z): 15 m/min; Макс. скорость подачи (X/Y/Z): 10 m/min
• Позиционная точность: 0.005 mm; Повторяемость: 0.003 mm
• Тип магазина инструментов: umbrella; емкость 11–13 инструментов (в зависимости от модели)
• Общий вес (с аксессуарами): 2,100 kg
• Габариты (LxWxH): 1,245 x 1,750 x 2,130 mm
• CNC-контроллер: SIEMENS 828D-280
• Защита: трехслойная защита
