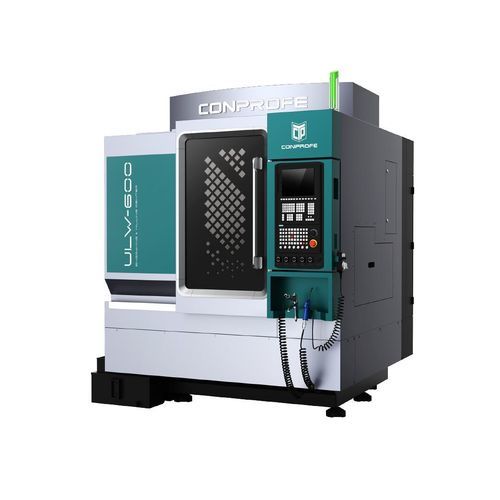

Обрабатывающий центр 3 оси ULW-600

вертикальныйдля стекладля керамического материала

Обзор продукта

• Оснащён собственной интеллектуальной системой ультразвуковой обработки для решения задач обработки труднообрабатываемых материалов
• Опции: криогенная система через-шпиндельное охлаждение с сверхкритическим CO2 (ScCO2) и система MQL для чистой обработки
• Высокоскоростной ультразвуковой электрический шпиндель (18 000–50 000 об/мин)
• Опциональные виды защиты винтового направляющего для обработки хрупких и металлических материалов
• Высокоточное позиционирование: 5 μm; повторяемость: 3 μm
• Двухслойный рабочий стол из чугуна и алюминия для коррозионной стойкости и жёсткости
• Расширяемый зонтичный магазин для инструментов

Ключевые особенности
Каркас портального типа обеспечивает высокую стабильность; подвижные узлы лёгкой конструкции повышают динамические характеристики и точность станка.
Термально симметричная конструкция, подтверждённая методом конечных элементов (FEM), минимизирует тепловые деформации и обеспечивает длительную точность и жёсткость.
Чугунные компоненты обеспечивают отличное демпфирование вибраций и высокую динамическую производительность резания.
Жёсткость станины постоянно улучшается с помощью FEM-оптимизаций для достижения оптимального дизайна.

Преимущества ультразвуковой обработки
Интегрированная интеллектуальная ультразвуковая система улучшает обрабатываемость труднообрабатываемых материалов.
Высокоскоростной ультразвуковой шпиндель подходит для микрообработки и высокочастотной модуляции.
Стабильная высокоточная обработка: позиционирование 5 μm, повторяемость 3 μm.
Опции ScCO2 криоохлаждения через шпиндель и MQL обеспечивают чистую обработку и улучшают целостность поверхности.
Высокочастотная ультразвуковая вибрация на режущем инструменте (15–70 кГц) обеспечивает: 1) снижение микротрещин; 2) уменьшение усилий резания и повышение эффективности; 3) увеличение ресурса режущего инструмента; 4) минимизацию заусенцев; 5) улучшение качества поверхности.

Случаи применения
Предназначен для высокоточной и высокоэффективной обработки твёрдых и хрупких материалов (керамика, сапфир, стекло, карбид кремния), углеродных композитов, суперсплавов (например, титановые сплавы) и других труднообрабатываемых материалов.
Подходит для обработки мелких деталей и сверления микродырок с жёсткими допусками и высоким качеством поверхности.

Технические параметры
Позиция: ULW-600A | B | C | Единица
Ход по осям X/Y/Z: 600×500×300 | mm
Размер рабочего стола: 620×560 | mm
Макс. нагрузка на стол: 300 | kg
Ультразвуковой шпиндель: Стандарт | /
Диаметр шпинделя: ⌀100 | ⌀120 | ⌀150 | mm
Макс. скорость шпинделя (кратковременно): 40 000 | 30 000 | 18 000/24 000 (A63 опция) | об/мин
Макс. скорость шпинделя (длительно): 32 000 | 24 000 | 14 400/19 200 (A63 опция) | об/мин
Номинальная мощность двигателя: 6｜7,5｜Y:15 Δ:20｜20 (A63 опция) | kW
Скорость быстрой подачи X/Y/Z: 15/15/15 | m/min
Макс. скорость подачи X/Y/Z: 10/10/10 | m/min
Позиционная точность X/Y/Z: 0,005 | mm
Повторяемость X/Y/Z: 0,003 | mm
Тип магазина: Зонтичный | /
Вместимость инструментов: 15 | 13 | 9 | шт.
Общий вес (с аксессуарами): 5 000 | kg
Габариты станка (Д×Ш×В): 1 850×2 100×2 395 | mm
CNC-контроллер: SIEMENS 828D-280 | /
Защита: Трёхслойная защита | /

Характеристики / Технические данные

• Ход X/Y/Z: 600×500×300 mm
• Размер рабочего стола: 620×560 mm
• Макс. нагрузка на стол: 300 kg
• Ультразвуковой шпиндель: Стандарт
• Диаметр шпинделя: ⌀100 / ⌀120 / ⌀150 mm
• Макс. скорость шпинделя (кратковременно): до 40 000 / 30 000 / 18 000–24 000 об/мин
• Макс. скорость шпинделя (длительно): до 32 000 / 24 000 / 14 400–19 200 об/мин
• Номинальная мощность: 6 / 7,5 / Y:15 Δ:20 / 20 kW (A63 опц.)
• Скорость быстрой подачи X/Y/Z: 15/15/15 m/min
• Макс. скорость подачи: 10/10/10 m/min
• Позиционная точность: 0,005 mm
• Повторяемость: 0,003 mm
• Магазин инструментов: зонтичный, ёмкость 15 / 13 / 9 инструментов
• Общий вес (с аксесс.): 5 000 kg
• Габариты (Д×Ш×В): 1 850×2 100×2 395 mm
• CNC-контроллер: SIEMENS 828D-280
• Защита: Трёхслойная защита
