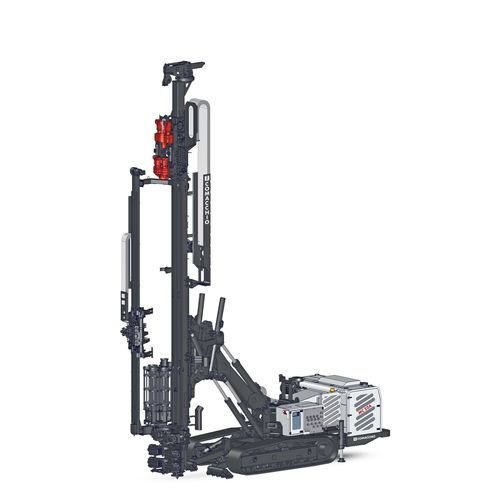

Буровая установка для соединительного якоря MC 22 A

для фундаментных свайгусеничнаяповоротная

Обзор
MC 22 A — это развитие модели MC 22 от Comacchio с интегрированным автоматизированным дуплексным каруселем для обработки буровых штанг и обсадных труб различных диаметров и длин. Сохраняя область применения MC 22, эта модификация добавляет автоматическую подачу/хранение элементов бурения и особенно подходит для установки анкеров при использовании двухголовочных буровых систем. Универсальная система захвата не требует перенастройки при смене диаметра, а в сочетании с радиоуправлением Comacchio один оператор может контролировать как машину, так и карусель с одной пульта.

Ключевые преимущества

• Автоматизированный дуплексный карусель для хранения и обработки штанг и труб (разные диаметры/длины).
• Универсальная система захвата: нет необходимости в перенастройке при смене диаметра.
• Управление одним оператором через интегрированное радиоуправление Comacchio (функции машины и карусели).
• Оптимизирован для установки анкеров с конфигурацией с двумя головками.
• Запатентованная артикуляция мачты и бортовая система обработки позволяют работать в труднодоступных местах без дополнительного подъемного оборудования или помощников.

Основные технические моменты

• Вместимость карусели: до 10 штанг + 9 труб.
• Диаметры штанг (мин / макс): 76 - 142 mm (3" - 5" 1/2).
• Диаметры труб (мин / макс): 114 - 204 mm (4" 1/2 - 8").
• Типичная длина штанг/труб: 3 - 3,5 m (10' - 11'5").

Технические характеристики (таблица)
Общая ширина гусеницы — EU: 2.500 mm | US: 8' 2"
Мощность дизельного двигателя — EU: 180 - 205 kW | US: 240 - 278 HP
Стандарты эмиссии — EU/US: Stage 3A/Tier 3 - Stage 5/Tier 4f
Сила втягивания — EU: 9.500 daN | US: 21,357 lbs
Сила подачи — EU: 9.500 daN | US: 21,357 lbs
Ход подачи — EU: 5.800 - 7.000 mm | US: 19' - 22' 11"
Диапазон крутящего момента — EU: 1.700 - 2.900 daNm | US: 12,539 - 21,389 lb*ft
Диапазон скоростей — EU/US: 70 - 260 rpm
Диапазон зажима — EU: 45 - 365 mm | US: 1" 3/4 - 1' 2"
Диапазон веса — EU: 24 - 25 t | US: 52,910 - 55,120 lbs

ДВУХГОЛОВАЯ КОНФИГУРАЦИЯ (выбранная)
Макс. крутящий момент верхней головы — EU: 1.350 daNm | US: 9,957 lb*ft
Макс. крутящий момент нижней головы — EU: 2.900 daNm | US: 21,389 lb*ft
Ход мачты — EU: 5.800 mm | US: 19'

АВТОМАТИЧЕСКАЯ СИСТЕМА КАРУСЕЛЯ ШТАНГ И ТРУБ (выбранная)
Штанга Ø мин./макс. — EU: 76 - 142 mm | US: 3" - 5" 1/2
Обсадная труба Ø мин./макс. — EU: 114 - 204 mm | US: 4" 1/2 - 8"
Длина — EU: 3 - 3,5 m | US: 10' - 11'5"
Макс. ёмкость — 9 + 1 (типовая конфигурация)

Подробные технические характеристики

• Общая ширина гусеницы: 2.500 mm (EU) / 8' 2" (US)
• Мощность дизельного двигателя: 180 - 205 kW (EU) / 240 - 278 HP (US)
• Стандарты эмиссии: Stage 3A/Tier 3 - Stage 5/Tier 4f
• Сила втягивания: 9.500 daN (EU) / 21,357 lbs (US)
• Сила подачи: 9.500 daN (EU) / 21,357 lbs (US)
• Ход подачи: 5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• Диапазон крутящего момента: 1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• Диапазон скоростей: 70 - 260 rpm (EU/US)
• Диапазон зажима: 45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• Диапазон веса: 24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• Детали двухголовой конфигурации: верхняя голова макс. 1.350 daNm; нижняя голова макс. 2.900 daNm; ход мачты 5.800 mm.
• Дуплексный автоматический карусель: обрабатывает штанги 76 - 142 mm и трубы 114 - 204 mm; типичная длина 3 - 3,5 m; макс. ёмкость 9 + 1.
