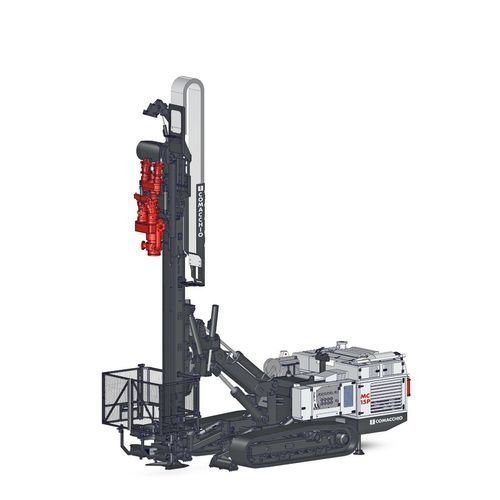

Буровая установка для соединительного якоря MC 15P

стабилизационнаядля фундаментных свайдля микросвай

Обзор
MC 15P — это высокопроизводительная гидравлическая буровая установка, созданная на базе конструкции MC 15. Оснащена мощным дизельным двигателем и высокопроизводительной гидросистемой с электронной системой управления мощностью. Устройство поддерживает ротационное, ротационно-ударное и ротационно-вибрационное бурение и может быть сконфигурировано для двойной головки и jet-grouting операций. Серийная ходовая часть с качающимися гусеницами обеспечивает надежный контакт с грунтом и устойчивость на неровных или наклонных поверхностях.

Ключевые возможности и сферы применения

• Методы бурения: ротационное, ротационно-ударное, ротационно-вибрационное
• Применение: микропилоты, анкеры, soil nailing, jet-grouting, фундаменты и стабилизация грунта
• Доступна система с двойной головкой для одновременного бурения и обсадки (ротация/ротация или ротация/удар)
• Электронное управление мощностью для оптимизации работы гидросистемы при переменных нагрузках
• Ходовая часть с качающимися гусеницами в стандартной комплектации для проходимости и устойчивости на сложных основаниях

Основные показатели производительности

• Дизельный двигатель: 205 кВт (278 л.с.), соответствует Stage 5 / Tier 4f
• Широкие диапазоны подачи и крутящего момента для работы в различных грунтовых условиях и с разными размерами рабочих инструментов
• Возможность конфигурации для двойной головки и jet-grouting для специализированных работ по основаниям

Характеристики / технические данные

• Общая ширина гусениц: 2 300 мм (7' 6")
• Мощность дизельного двигателя: 205 кВт (278 л.с.)
• Экологические нормы: Stage 5 / Tier 4f
• Сила вытяжки: 8 000 daN (17 985 lbs)
• Сила подачи: 8 000 daN (17 985 lbs)
• Ход подачи: 4 000 - 7 000 мм (13' 1" - 22' 11")
• Диапазон крутящего момента: 1 700 - 2 900 daNm (12 539 - 21 389 lb·ft)
• Диапазон скоростей: 200 - 260 об/мин
• Диапазон зажима: 45 - 530 мм (1" 3/4 - 1' 8")
• Масса машины: 17 - 19 т (37 480 - 41 890 lbs)
• DOUBLE HEAD SET-UP — Макс. крутящий момент верхней головки: 1 350 daNm (9 957 lb·ft)
• DOUBLE HEAD SET-UP — Макс. крутящий момент нижней головки: 2 900 daNm (21 389 lb·ft)
• DOUBLE HEAD SET-UP — Ход подачи мачты: 3 800 - 6 550 мм (12' 5" - 21' 5")
• JET GROUTING SET-UP — Макс. глубина за проход: 19 000 мм (62' 4")
• JET GROUTING SET-UP — Макс. диаметр штанги: 114 мм (4" 1/2)
