Буровая установка для соединительного якоря MC 15

стабилизационнаяглубокой стабилизациигеотехническая

Обзор

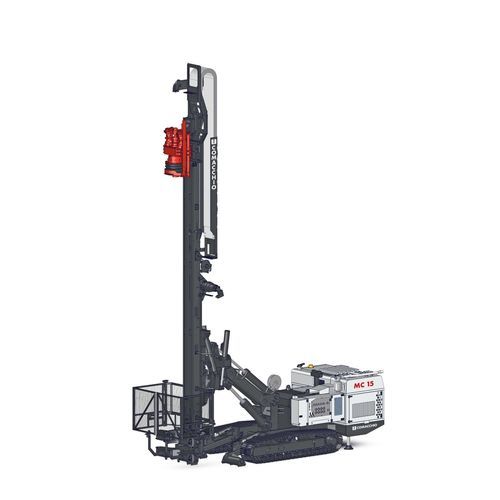

MC 15 — компактный, но мощный гусеничный буровой станок от Comacchio, предназначенный для широкого спектра работ по устройству фундаментов и стабилизации грунта. Шарнирная кинематика обеспечивает большой рабочий объем и возможность различных углов наклона мачты без перестановки шпилек, что ускоряет позиционирование и повышает гибкость работ на стесненных площадках.

Основные возможности и системы
MC 15 оснащена модульной гидравлической архитектурой для установки различного оборудования: вращающих головок, гидромолотов, систем с двойной головой, насосов для воды/шлама и различных загрузчиков штанг. Конфигурации поддерживают автоматизацию обработки штанг для повышения производительности и безопасности. Телескопические удлинения мачты позволяют выполнять jet grouting в один проход на глубину до 19 м.

Основные области применения

• Микросваи
• Анкеры
• Soil nailing
• Jet grouting (в один проход до 19 м)
• Фундаментные работы и стабилизация грунта

Отличительные особенности

• Шарнирная кинематика для большого рабочего объема и переменных углов наклона мачты без перестановки шпилек
• Модульная гидравлическая архитектура для различных конфигураций оборудования (вращающие головы, молоты, двойные головы, насосы, загрузчики штанг)
• Поддержка автоматизированной обработки штанг для повышения производительности и безопасности оператора
• Телескопические удлинения мачты для глубокого jet grouting (возможность прохода в один прием)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (таблица)
Общая ширина гусениц : 2.300 mm (EU) — 7' 6" (US)
Мощность дизельного двигателя : 119 - 140 kW (EU) — 160 - 188 HP (US)
Нормы выбросов : Stage 3A/Tier 4i - Stage 5/Tier 4f (EU & US)
Сила оттягивания : 8.000 daN (EU) — 17,985 lbs (US)
Сила подачи : 8.000 daN (EU) — 17,985 lbs (US)
Ход подачи : 4.000 - 7.000 mm (EU) — 13'1" - 22'11" (US)
Диапазон крутящего момента : 1.300 - 2.900 daNm (EU) — 9,588 - 21,389 lb*ft (US)
Диапазон скоростей : 100 - 350 rpm (EU & US)
Диапазон зажима : 45 - 530 mm (EU) — 1"3/4 - 1'8" (US)
Диапазон веса : 15 - 17 t (EU) — 33,070 - 37,480 lbs (US)

ДВОЙНАЯ ГОЛОВА (таблица)
Макс. крутящий момент верхней головы : 1.350 daNm (EU) — 9,957 lb*ft (US)
Макс. крутящий момент нижней головы : 2.900 daNm (EU) — 21,389 lb*ft (US)
Ход подачи мачты : 3.550 - 6.550 mm (EU) — 11'7" - 21'5" (US)

НАСТРОЙКА JET GROUTING (таблица)
Макс. глубина в один проход : 19.000 mm (EU) — 62'4" (US)
Макс. размер штанги : 114 mm (EU) — 4"1/2 (US)

Характеристики / Технические спецификации

• Модель: MC 15
• Производитель / Бренд: Comacchio
• Мощность двигателя: 119–140 kW (160–188 HP)
• Сила оттягивания и подачи: 8,000 daN (17,985 lbs)
• Крутящий момент (одна/две головы): до 1,300–2,900 daNm (9,588–21,389 lb*ft)
• Ход подачи: 4,000–7,000 mm (13'1"–22'11") — ход мачты для двойной головы: 3,550–6,550 mm (11'7"–21'5")
• Возможность jet grouting в один проход: до 19,000 mm (62'4") с телескопическими удлинениями мачты
• Диапазон зажима: 45–530 mm
• Типичный рабочий вес: 15–17 t
• Основные применения: микросваи, анкеры, soil nailing, jet grouting, фундаментные работы и стабилизация грунта
