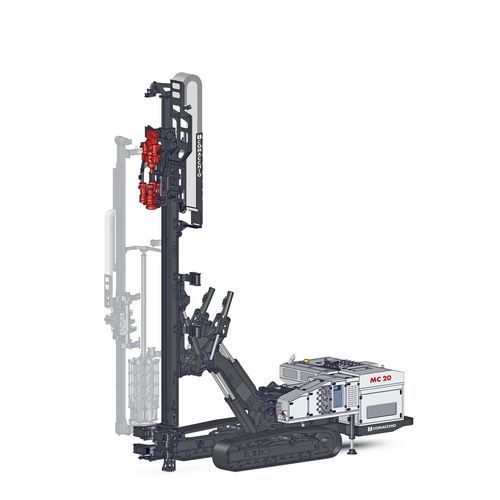

Стабилизационная буровая установка MC 20

геотехническаядля фундаментных свайдля микросвай

Обзор продукта
MC 20 — гидравлическая буровая установка с компактными габаритами и модульной гидравлической архитектурой, поддерживающей широкий спектр буровых головок и навесного оборудования. Установка имеет шарнирную кинематику, обеспечивающую множественные положения мачты и большой рабочий охват. Возможна конфигурация с одной или двумя головами; агрегат интегрируется с вспомогательным оборудованием: насосами воды/грунтовой суспензии, кранами, загрузчиками штанг/оболочек.

Области применения

• Микропилоты
• Анкеры / тяги (включая одновременное бурение и обсадку с системами с двумя головами)
• Soil nailing
• Работы по устройству фундаментов и укреплению грунта
• Укрепление подпорных стен при глубоких котлованах

Основные особенности

• Шарнирная кинематика для множества положений мачты и широкого рабочего диапазона
• Модульная гидравлическая система, поддерживающая различные буровые головки и одновременное использование навесного оборудования
• Совместимость с гидравлическими отбойниками и двухголовыми системами
• Быстрое переключение между конфигурациями с одной и двумя головами
• Опциональный дуплексный карусельный загрузчик (до девяти пар штанг и обсадных труб) или загрузчик в виде стеллажа (до 18 штанг на борту)
• Ходовая часть с качающимися гусеницами для улучшенной стабильности, тяги и маневренности на неровной или уклонной поверхности
• Предназначена для обеспечения операционной гибкости в различных буровых задачах

Конфигурация с двумя головами (резюме)
Макс. крутящий момент верхней головки: 1.350 daNm (EU) / 9.957 lb*ft (US)
Макс. крутящий момент нижней головки: 2.900 daNm (EU) / 21.389 lb*ft (US)
Ход мачты: 5.500 - 6.900 mm (EU) / 18' - 22' 8" (US)

Автоматическая система карусели штанг и обсадок (резюме)
Размер штанг мин./макс.: 76 - 142 mm (EU) / 3" - 5" 1/2 (US)
Размер обсадок мин./макс.: 114 - 204 mm (EU) / 4" 1/2 - 8" (US)
Длина: 3 - 3.5 m (EU) / 10' - 11' 5" (US)
Макс. ёмкость: 9 + 1 (количество пар)

Технические характеристики / спецификации

• Общая ширина гусениц: 2.500 mm (EU) / 8' 2" (US)
• Мощность дизельного двигателя: 209 kW (EU) / 280 HP (US)
• Нормы выбросов: Stage 5 / Tier 4f
• Сила вытяжки: 12.500 daN (EU) / 28,100 lbs (US)
• Сила подачи: 12.500 daN (EU) / 28,100 lbs (US)
• Ход подачи: 5.600 - 7.000 mm (EU) / 18' 5" - 22' 11" (US)
• Диапазон крутящего момента: 2.050 - 3.700 daNm (EU) / 15,120 - 27,290 lb*ft (US)
• Диапазон скоростей: 60 - 120 rpm
• Диапазон зажима: 45 - 435 mm (EU) / 1" 3/4 - 1' 5" (US)
• Масса: 20,5 - 22 t (EU) / 45,200 - 48,500 lbs (US)
