Бесконтактный токоприемник

неинвазивный

Описание продукта
Функция датчика дуги основана на измерении сварочного тока. Процедуры измерения и коррекции выполняются во время сварки и напрямую компенсируют возникающие допуски. Система датчика не требует дополнительных навесных элементов, которые ограничивали бы доступ к сварочной горелке.

Принцип работы

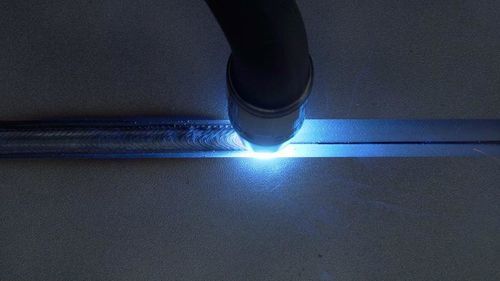

Сварочная горелка выполняет колебательное движение во время сварки и измеряет сварочный ток в определённых точках. Результаты измерений используются для определения положения горелки над швом. Рассчитанные значения коррекции передаются в систему управления движением робота, и позиция корректируется немедленно. Цикл измерения повторяется на протяжении всего участка сварки и компенсирует изменения, такие как тепловая деформация. Определённые значения допусков/коррекций могут быть сохранены и использованы при сварке последующих покрывающих слоёв.

Ключевые преимущества

• Обнаружение и компенсация допусков деталей до сварки: обеспечивает стабильное положение шва
• Не требуются дополнительные навесные элементы: сохраняется доступ к горелке
• Программирование в программе последовательности робота: не требует специальных дополнительных навыков программирования
• Цикл измерения во время сварки: измерение и коррекция в реальном времени не увеличивают время выполнения программы
• Сохранение значений коррекции: позволяет повторно использовать их при многослойной сварке

Характеристики / технические спецификации

• Принцип измерения: измерение сварочного тока для определения положения горелки над швом
• Работа: процедуры измерения и коррекции выполняются в реальном времени во время сварки
• Коррекция: рассчитанные значения коррекции передаются непосредственно в систему управления траекторией робота для немедленной коррекции позиции
• Движение: горелка выполняет колебательное движение и измеряет ток в определённых точках
• Компенсация допусков: компенсирует допуски деталей и изменения, такие как тепловая деформация, на всём участке сварки
• Обработка данных: определённые значения допусков/коррекций могут быть сохранены и повторно использованы для последующих слоёв
• Установка: система не требует навесных элементов, влияющих на доступ к горелке
• Влияние на время работы: цикл измерения выполняется во время сварки без увеличения времени выполнения программы
• Интеграция: программирование выполняется в программе последовательности робота; не требуются дополнительные навыки
• Эффективность: обеспечивает точную сварку за счёт компенсации в реальном времени без дополнительного оборудования
