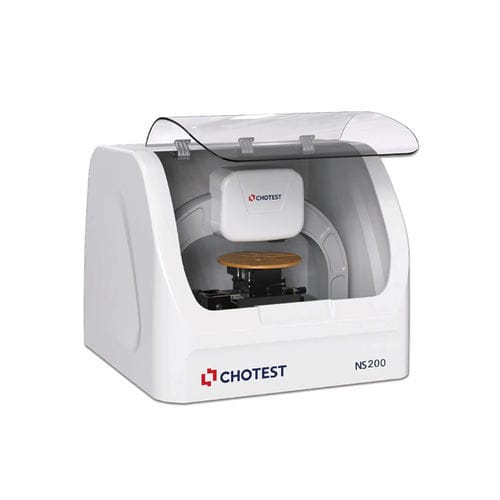

Профилометр со щупом NS200

для измерения шероховатости поверхностидля контролядля лабораторий

Щуповой нанопрофилометр NS200 — контактный измерительный прибор для оценки шероховатости поверхности, микроскопического профиля, микро‑/нано высоты ступеней и толщины пленок. Применяет суб‑ангстремный датчик перемещения, сверхнизкошумную регистрацию, тонкое управление перемещением и передовые алгоритмы калибровки, что обеспечивает очень малую силу контакта и применимость к различным отражениям поверхностей, материалам и степеням твердости — подходит для инспекций в полупроводниках, LED, солнечной энергетике, MEMS, сенсорных экранах, автомобильной и медицинской технике.

Применение

• Полупроводники
  • Высота ступени осаждённой плёнки
  • Высота ступени тонкоплёночного резиста
  • Измерение скорости травления
  • Химико‑механическая полировка (коррозия, питтинг, изгиб)
• Крупные подложки
  • Выступы и высота ступеней печатных плат (PCB)
  • Покрытие окон
  • Маска для пластин (wafer mask)
  • Покрытие чука для пластин
  • Полировальная пластина
• Стеклянные подложки и дисплеи
  • AMOLED
  • Измерение высоты ступеней при разработке LCD
  • Измерение толщины для пленок сенсорных панелей и тонкоплёночных солнечных покрытий
• Плёнки на гибких компонентах
  • Органический фотодетектор
  • Органические плёнки, напечатанные на плёнке и стекле
  • Медные дорожки в сенсорных экранах

Характеристики / технические спецификации

• Номер модели: NS200 (также доступен NS200‑D)
• Наблюдение образца — фронтальная навигация: 5MP цветная камера F.O.V. 2.2 × 1.7 мм (NS200) / 5MP цветная камера F.O.V. 10 × 13.4 мм (NS200‑D)
• Наблюдение образца — боковая навигация: 5MP цветная камера F.O.V. 2 × 2.68 мм (NS200‑D), не применяется к NS200
• Датчик: LVDC с ультранизкой инерцией
• Измерительная сила: 1–50 mg регулируемая
• Щуп: радиус наконечника 2 μm, угол 60°
• Диапазон перемещений XY: моторизованный X/Y 150 мм × 150 мм, ручная регулировка выравнивания
• R-θ стол образца: моторизованный, непрерывное вращение 0–360°
• Вакуумный chuck: вакуумный chuck 6 дюймов
• Длина одиночного сканирования: 55 мм
• Макс. диапазон сканирования: 150 мм (ход XY) + 55 мм диапазон сканирования; максимальный диапазон 8"
• Макс. высота образца: 50 мм
• Макс. размер пластин: 200 мм (8")
• Повторяемость высоты ступени*: 5 Å @ диапазон 330 μm / 10 Å @ диапазон 1 mm (измерение высоты ступени 1 μm, 1δ)
• Диапазон датчика: 330 μm или 1050 μm (зонд 330 μm магнитный; выбирайте 330 μm, если не требуется сверхбольшой диапазон)
• Скорость сканирования: 2 μm/s до 10 mm/s
• Макс. точек выборки на скан: 12 000
• Размеры (Д × Ш × В): NS200: 640 × 610 × 500 мм; NS200‑D: 640 × 650 × 530 мм
• Вес: 40 кг
• Питание: AC 100–240 V, 50/60 Hz, 200 W
• Рабочая среда: Влажность 30–40% RH (без конденсации); Температура 16–25 °C (флуктуация < 2 °C/h); Вибрация основания: 6.35 μm/s (1–100 Hz); Уровень шума ≤ 80 dB; Ламинарный поток воздуха ≤ 0.508 m/s (нисходящий)
• Примечания: Данные повторяемости измерены в стандартной лаборатории VC‑C с анти‑вибрационным столом; если эти условия не соблюдены, значения повторяемости удвоятся.
