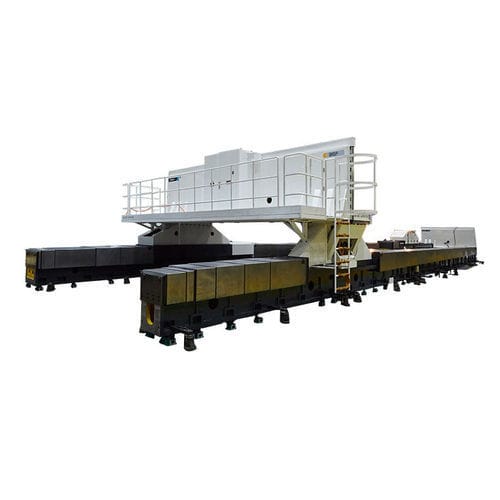

Станок для сварки путем перемешивания с трением FSW16MG400

автоматическийдля профилейдля алюминия

Краткое описание
FSW16MG400 — крупногабаритный ЧПУ-портальный станок для фрикционной сварки методом перемешивания (FSW), с пятью осями и четырёхзвенной кинематикой. Предназначен для промышленного изготовления высокопрочных и качественно обрабатываемых алюминиевых соединений; особенно подходит для деталей кузова железнодорожного подвижного состава и элементов кузова тяжёлых грузовиков. Станок удовлетворяет требованиям по прочности и качеству поверхности при сварке алюминиевых сплавов.

Основные характеристики

• Вертикальная компоновка с фиксированным изделием: станина/основание, деталь и оснастка фиксируются, портальные стойки обеспечивают горизонтальную подачу для обеспечения качественной FSW
• Удобный интерфейс управления
• Двойные режимы сварки
• Система управления сваркой с двумя режимами
• Беспроводной портативный блок управления
• Централизованная система смазки
• Ид-ролики/направляющие ролики для поддержки инструмента
• Высокожёсткая конструкция

Основные параметры станка
Основные параметры | Модель | FSW16MG400
Рабочий ход по X мм | 12000
Макс. скорость по X мм/мин | 6000
Рабочий ход по Y мм | 4000
Макс. скорость по Y мм/мин | 6000
Рабочий ход по Z мм | 500
Макс. скорость по Z мм/мин | 3000
Макс. частота шпинделя RPM | 3000
Макс. частота оси C RPM | 10

Объекты сварки
Объекты сварки | Сварочные материалы | Алюминиевые профили и листы
Особенности деталей | Листы, плоские профили, профили с ребром с одной стороны, пустотелые профили
Формы соединений | Стык и нахлёст

Требования к сварке
Требования к сварке | Толщина свариваемого материала | Алюминий 1–16 мм
Формы сварки | Прямые линии, плоские двухмерные кривые
Эффективный рабочий объём сварки | 12000 мм × 4000 мм × 500 мм (X/Y/Z)

Применение и отрасли
Применяется в железнодорожной отрасли (детали кузова поездов), при производстве тяжёлых грузовиков (детали кузова) и в других отраслях, где требуются высокопрочные алюминиевые сварные соединения с высокой качеством поверхности.

Технические характеристики

• Модель: FSW16MG400
• Тип оборудования: крупногабаритный ЧПУ-портальный FSW-станок, 5 осей, четыре звена кинематики
• Компоновка: изделие фиксировано; портальные стойки обеспечивают горизонтальную подачу (вертикальная компоновка)
• Эффективный ход X/Y/Z: 12000 мм / 4000 мм / 500 мм
• Макс. скорости X/Y/Z: 6000 мм/мин / 6000 мм/мин / 3000 мм/мин
• Макс. частота шпинделя: 3000 RPM
• Макс. частота оси C: 10 RPM
• Свариваемые материалы: алюминиевые профили и листы
• Диапазон толщин сварки: 1–16 мм (алюминий)
• Формы сварки: прямые линии, плоские 2D-кривые; типы соединений: стык и нахлёст
• Эффективный объём сварки: 12000 мм × 4000 мм × 500 мм (X/Y/Z)
• Операционные особенности: удобный интерфейс, двойные режимы работы, двухрежимное управление сваркой, беспроводной портативный блок, централизованная смазка, ид-ролики, конструкция высокой жёсткости
