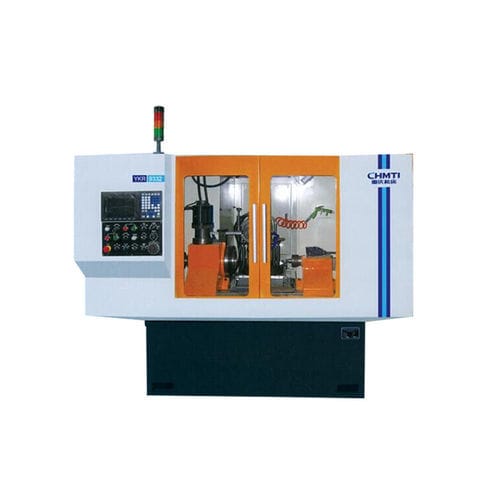

Электрический кромкострогальный станок YKR9332

для автомобиляавтоматический

Обзор
Станок предназначен для обработки конических зубьев и внешних конических зубьев втулок синхронизатора автомобилей. Обеспечивает надёжную работу и простоту эксплуатации, подходит в качестве вспомогательного оборудования для крупносерийного и среднесерийного производства, а также сборочных линий в зуборемонтной отрасли.

Подробное описание

• Этот станок требует только одной переналадки для выполнения крупносерийной обработки конических зубьев. Обеспечивается тонкая регулировка глубины подачи и угла поворота при прямом/обратном направлении.
• По сравнению с традиционными прокатными машинами, достигается существенное повышение точности и качества поверхности, при этом обеспечивается высокая экономическая эффективность.

Технические характеристики
Диапазон диаметров обрабатываемых деталей (наружные зубья): 50-320 мм
Диапазон числа зубьев: 12-150 зубьев
Модуль зубчатого колеса: 1-5 m
Макс. производительность обработки: 120 зубьев/мин
Угол фаски (угол торца): 0-25°
Угол дуги: 0-30°
Макс. ход салазок заготовки: 200 мм
Макс. ход салазок суппорта инструмента: 350 мм

Особенности/спецификации

• Применимые детали: обработка конических и внешних конических зубьев втулок синхронизатора и связанных зубчатых колес
• Особенности эксплуатации: одна переналадка для крупносерийного производства; тонкая регулировка глубины подачи и угла поворота
• Производственные показатели: более высокая точность и лучшее качество поверхности по сравнению с традиционными прокатными станками; экономичная эксплуатация
• Производственная способность: подходит для крупносерийного и среднесерийного производства, а также для интеграции в сборочные линии в зуборемонтной отрасли
• Основные параметры: см. таблицу выше (диапазон диаметров, число зубьев, модуль, производительность, углы, ходы)
