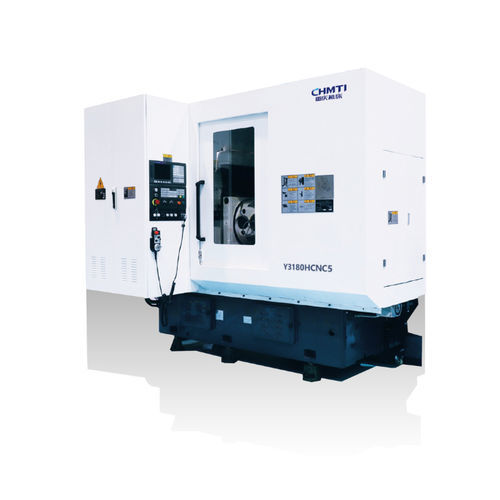

Станок для нарезания спирально-зубчатых колес ЧПУ Y3150E4~5/Y3180H4~5

горизонтальныйдля конической зубчатой передачи

Обзор продукта
Станок предназначен в первую очередь для обработки зубчатых колес в отраслях: легковые автомобили, коммерческий транспорт, судовое оборудование, строительная техника, сельскохозяйственная техника и подъемные механизмы. Точность обработки достигает класса 7 по стандарту GB/T10095.1-2008.

Основные характеристики и особенности

• Станок представляет собой 4- или 5-осевой числовой контролируемый зубонарезной станок с четырехосной синхронной связкой и влажной обработкой.
• В стандартной комплектации — отечественная ЧПУ-система с интерфейсом человек-машина и параметрическим программированием; обеспечивает одну установку зажимания для множества операций и многократные циклы «коробки».
• Оборудован полностью закрытым кожухом; опции: система сбора масляного тумана, автоматическая подача/удаление стружки, автоматическое зажимное устройство для заготовок и т.д.
• Может обрабатывать цилиндрические прямозубые шестерни, косозубые шестерни, шестерни с небольшим конусом, коронные шестерни, звездочки, шлицы, червячные колеса и другие зубчатые детали.

Основные технические характеристики (таблица)
№ - Основная техническая характеристика - Единица - Y3136CNC - YD3136CNC
1 - Максимальный диаметр заготовки - mm - 360 - 360
2 - Максимальный модуль - mm - 16 - 16
3 - Максимальный угол поворота агрегата резца - ° - ±45° - ±45°
4 - Максимальная скорость шпинделя фрезы - об/мин - 400 - 400
5 - Максимальная скорость рабочего стола - об/мин - 60 - 80
6 - Максимальный размер устанавливаемого инструмента (Ø×L) - mm - Φ220×230 - Φ220×230
7 - Максимальный осевой ход фрезы - mm - 200 - 200
8 - Расстояние от центра фрезы до центра вращения стола - mm - 70-320 - 70-320
9 - Расстояние от центра фрезы до поверхности стола - mm - 150-590 - 150-590

Примечания / Дополнительная информация
Примеры обозначений продукта: Y3150ECNC4~5 / Y3180HCNC4~5.

Характеристики / технические спецификации

• Применимые отрасли: легковые автомобили, коммерческий транспорт, судовое оборудование, строительная техника, сельскохозяйственная техника, подъемные устройства и другие области обработки зубчатых колес.
• Точность обработки: до класса 7 по GB/T10095.1-2008.
• Число осей и тип: 4- или 5-осевой, с четырехосной синхронной связкой.
• Способ резания: влажное зубонарезание (hobbing).
• ЧПУ-система: в стандартной комплектации отечественная ЧПУ-система с HMI и параметрическим программированием.
• Зажим и циклы: позволяет однократное зажатие для выполнения нескольких операций и повторяющиеся циклы «коробки».
• Защита и опции: полностью закрытый кожух; опции: сбор масляного тумана, автоматическая подача/удаление стружки, автоматическое зажимное устройство и т.д.
• Типы обрабатываемых деталей: цилиндрические прямозубые шестерни, косозубые шестерни, малые конические шестерни, коронные шестерни, звездочки, шлицы, червячные колеса и т.д.
• Типичные модели/спецификации: см. таблицу выше (основные параметры для Y3136CNC / YD3136CNC).
