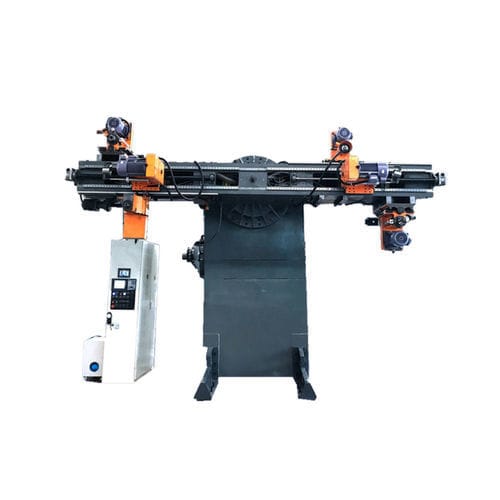

Сверлильно-резьбонарезной станок ЧПУ FDS5000

горизонтальный

Обзор
Станок для сверления и резки лопастей ветровых турбин FDS5000 — специализированное оборудование для резки торцевой поверхности и сверления отверстий в лопастях. Разработан для лопастей диаметром от 2,5 м до 5,0 м (2500–5000 мм).

Основные характеристики

• Поперечная горизонтальная компоновка, компактная конструкция и высокая жесткость.
• Состоит из станинной части, секции индексирования шпинделя, секции сверления и резки; оснащен пневматической системой, опорной конструкцией для лопасти и системой подачи, системой смазки, устройством аспирации и отдельным электрическим шкафом.
• Индексирование при сверлении реализовано двухступенчатым червячным редуктором; шпиндель приводится в действие сервомотором для точного индексирования и обеспечения точности обработки.
• Специализирован для торцевой резки и сверления лопастей, оптимизирован для лопастей диаметром 2,5–5,0 м.

Состав оборудования

• Станина: обеспечивает общую опору и жесткую основу.
• Секция индексирования шпинделя: для индексирования, позиционирования и вращения лопасти.
• Секция сверления и резки: выполняет торцевую резку и сверление.
• Пневматическая система: выполняет зажимы и пневматические действия.
• Опора лопасти и система подачи: поддерживают заготовку и обеспечивают подачу.
• Система смазки: обеспечивает смазку движущихся пар и продлевает срок службы.
• Устройство аспирации: очищает пыль, образующуюся при резке/сверлении.
• Электрическая система: выполнена в отдельном шкафу для удобства обслуживания и защиты.

Технические характеристики
Диапазон обрабатываемых диаметров: 2500–5000 мм
Адаптируемый диаметр вращения шпинделя заготовки: 6200 мм
Диаметр посадки вращающегося шпинделя: 800φh6
Суммарная мощность станка: 35 kVA
Масса станка (без опорных частей): 35 000 кг

Ключевые особенности / технические моменты

• Применимый диапазон диаметров: 2500–5000 мм.
• Адаптируемый диаметр вращения шпинделя заготовки: 6200 мм.
• Диаметр посадки вращающегося шпинделя: 800φh6.
• Суммарная мощность: 35 kVA.
• Масса (без опорных частей): 35 000 кг.
• Двухступенчатый червячный механизм индексирования + сервомотор обеспечивает точное индексированное сверление.
• Оснащен пневматическими, смазывающими, аспирационными системами и отдельным электрическим шкафом для удобства обслуживания и надежности в производстве.
