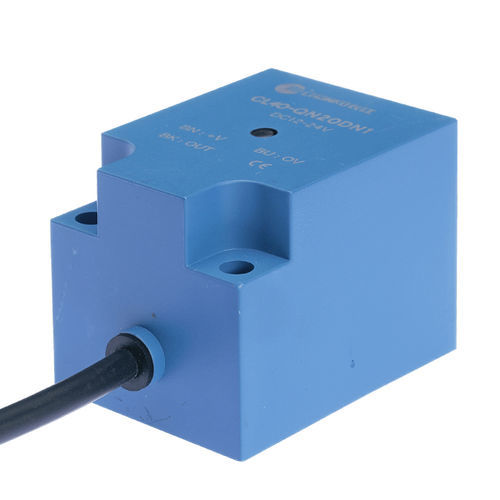

Индуктивный бесконтактный датчик CL40-QN20DN1квадратныйс функцией переключенияNPN
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- квадратный
- Выходной сигнал
- с функцией переключения, NPN
- Напряжение питания
- DC, 24 Vcc, 12 Vcc
- Монтаж
- неутопленный
- Материал
- из пластика, из ПВХ
- Уровень защиты
- IP67
- Другие характеристики
- 3 провода
- Длина
57 mm
(2,24 in)- Ширина
40 mm
(1,57 in)- Диапазон измерений
2 cm
(0,79 in)- Температура процесса
МИН.: -25 °C
(-13 °F)МАКС.: 70 °C
(158 °F)
Описание
Общее описание
Основные характеристики
Механические / электрические параметры
Условия эксплуатации
Комплектация
Технические характеристики
- Модель: CL40-QN20DN1
- Серия: датчики приближения CL40
- Принцип обнаружения: индуктивный (для металлических целей)
- Форма корпуса: квадратная
- Габариты: 40 × 40 × 57 мм
Основные характеристики
- Тип продукта: стандартный
- Расстояние обнаружения: 20 мм
- Длина кабеля: 2 м
- Направление обнаружения: фронтальное
- Частота отклика: 160 Гц
- Время отклика: 3 мс
- Стандартная цель: железо 60 × 60 × 1 мм
- Гистерезис: ≤ 10 % от расстояния обнаружения
- Температурный дрейф: ±10 % относительно +23 °C в диапазоне -25 до +70 °C
Механические / электрические параметры
- Выход: NPN NO (нормально разомкнутый)
- Питание: DC 12–24 V
- Схема питания: 3-проводная DC
- Соединение: формованный кабель
- Тип сигнала: дискретный
- Монтаж: невстраиваемый
- Степень защиты: IP67
- Потребление тока: < 15 mA
- Ток нагрузки: < 100 mA
- Индикатор: красный индикатор выхода
- Защитные цепи: защита от короткого замыкания и скачков напряжения
- Влияние напряжения: изменение расстояния обнаружения ±1 % при колебаниях питания ±15 %
- Сопротивление изоляции: ≥ 50 МΩ (DC 500 V)
- Ударная прочность: 500 m/s², 3 раза по каждой оси X, Y, Z
- Испытательное напряжение: AC 1000 V 50/60 Hz 1 мин между токоведущими частями и корпусом
- Виброустойчивость: 10–55 Hz, двойная амплитуда 1,5 mm, 2 ч по каждой оси
- Вес: ок. 198 г
- Материалы: корпус — термостойкий ABS; кабель — PVC
Условия эксплуатации
- Температура эксплуатации: -25 до +70 °C
- Объекты обнаружения: металлические предметы
Комплектация
- Сертификат
Технические характеристики
- Модель: CL40-QN20DN1
- Тип: стандартный
- Принцип обнаружения: индуктивный
- Расстояние обнаружения: 20 мм
- Габариты: 40 × 40 × 57 мм
- Длина кабеля: 2 м
- Выход: NPN NO
- Питание: DC 12–24 V
- Потребление: <15 mA
- Макс. ток нагрузки: <100 mA
- Защита: IP67
- Время отклика: 3 ms
- Температура эксплуатации: -25 до +70 °C
- Материалы: корпус ABS термостойкий, кабель PVC
- Вес: ок. 198 г
