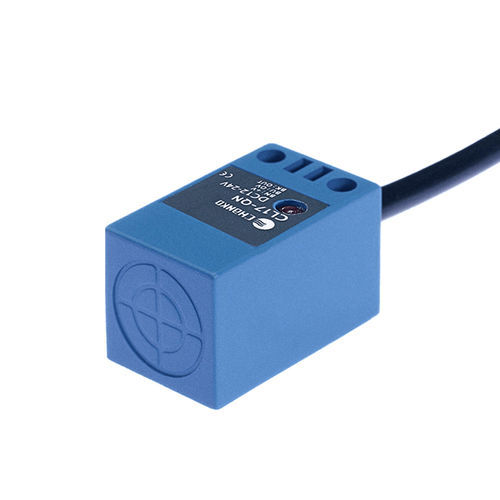

Индуктивный бесконтактный датчик CL17-QN5DN1квадратныйNPNнеутопленный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- квадратный
- Выходной сигнал
- NPN
- Монтаж
- неутопленный
- Материал
- из пластика, из ПВХ
- Другие характеристики
- 3 провода
- Длина
30 mm
(1,18 in)- Ширина
17 mm
(0,67 in)- Диапазон измерений
0,5 cm
(0,2 in)- Температура процесса
МИН.: -25 °C
(-13 °F)МАКС.: 70 °C
(158 °F)
Описание
Обзор продукта
Технические характеристики
Механические / электрические параметры
Рабочая среда
Рекомендуемые применения
Техническое резюме / спецификация
- Серия: индуктивные датчики приближения CL17
- Тип: стандартный квадратный индуктивный датчик
- Дальность обнаружения: 5 мм
- Габариты: 17×17×30 мм
- Выход: NPN нормально разомкнутый (NO)
Технические характеристики
- Длина кабеля: 2 м (литой кабель)
- Направление обнаружения: переднее
- Частота отклика: 500 Гц
- Время отклика: 1 мс
- Обнаруживаемые объекты: металлические предметы (стандартный объект: железо 17×17×1 мм)
- Гистерезис: <10% от расстояния обнаружения
- Дрейф по температуре: ±10% в диапазоне -25 до +70 °C (эталон +23 °C)
- Материалы: корпус термостойкий ABS; кабель PVC
- Комплектация: протокол испытаний
Механические / электрические параметры
- Напряжение питания: DC 12–24 В
- Подключение: DC три провода
- Степень защиты: IP67
- Соединение: литой кабель
- Тип сигнала: дискретный
- Режим работы: нормально разомкнутый
- Крепление: не заподлицо
- Потребляемый ток: <15 mA
- Индикатор: красный индикатор выхода
- Защитные цепи: защита от короткого замыкания и импульсных перенапряжений
- Влияние напряжения: изменение расстояния обнаружения <±1% при отклонении питания ±15%
- Ток нагрузки: <100 mA
- Сопротивление изоляции: >50 MΩ (DC 500 V)
- Ударопрочность: 500 m/s² по осям X/Y/Z, 3 раза
- Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин
- Виброустойчивость: 10–55 Hz двойная амплитуда 1.5 mm X/Y/Z 2 ч
- Вес: ок. 58 г
Рабочая среда
- Рабочая температура: -25 до +70 °C
Рекомендуемые применения
- Производство 3C электроники
- Автоматизированные паркинг-системы
- Логистика и автоматизация складов
Техническое резюме / спецификация
- Модель: CL17-QN5DN1
- Серия: CL17
- Дальность обнаружения: 5 мм
- Выход: NPN NO
- Питание: DC 12–24 В
- Степень защиты: IP67
- Размеры: 17×17×30 мм
- Кабель: 2 м литой
- Отклик: 1 мс / 500 Гц
- Материал: корпус ABS, кабель PVC
- Вес: ок. 58 г
