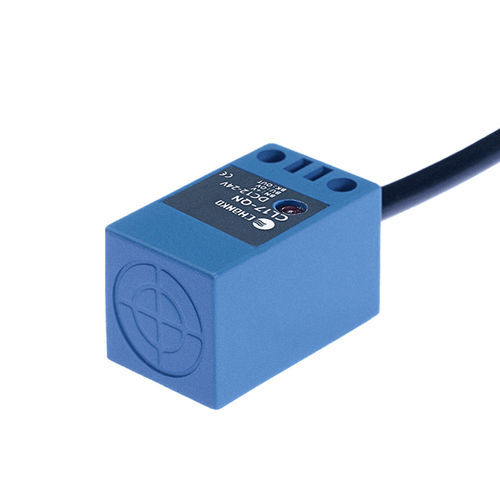

Индуктивный бесконтактный датчик CL17-QN5DN1квадратныйс выходом с полупроводникамис функцией переключения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- квадратный
- Выходной сигнал
- с функцией переключения, NPN, с выходом с полупроводниками
- Электрическое соединение
- голая проволока
- Напряжение питания
- DC, 24 Vcc, 12 Vcc
- Монтаж
- неутопленный
- Материал
- из пластика, из ПВХ
- Уровень защиты
- IP67
- Другие характеристики
- 3 провода
- Длина
30 mm
(1,18 in)- Ширина
17 mm
(0,67 in)- Диапазон измерений
0,5 cm
(0,2 in)- Температура процесса
МИН.: -25 °C
(-13 °F)МАКС.: 70 °C
(158 °F)
Описание
Обзор продукта
Основные характеристики
Механические / электрические параметры
Условия эксплуатации
Рекомендуемые применения
Технические характеристики
- Наименование: Индуктивный датчик приближения серии CL17
- Модель: CL17-QN5DN1
- Тип: Стандартный
- Дальность срабатывания: 5 мм
- Форма: Квадратная
- Принцип работы: Индуктивный
- Габариты: 17×17×30 мм
- Выход: NPN NO
Основные характеристики
- Длина кабеля: 2 м (формованный кабель)
- Направление обнаружения: Переднее
- Частота отклика: 500 Гц
- Время отклика: 1 мс
- Детектируемые объекты: Металлы
- Комплектность: Сертификат соответствия
- Гистерезис: <10% от дальности срабатывания
- Стандартный эталон: Железо 17×17×1 мм
- Температурный дрейф: Изменение дальности <±10% в диапазоне -25..+70°C (при +23°C эталон)
- Материалы: Корпус — термостойкий ABS; кабель — PVC
Механические / электрические параметры
- Выход: NPN NO
- Питание: DC 12–24 В
- Схема питания: 3-проводная DC
- Степень защиты: IP67
- Соединение: Формованный кабель
- Тип сигнала: Коммутируемый
- Режим работы: Нормально разомкнутый (NO)
- Крепление: Не встраиваемый
- Потребляемый ток: <15 мА
- Индикатор: Красный светодиод выхода
- Защитные схемы: Защита от короткого замыкания и перенапряжения
- Влияние напряжения: Изменение дальности <±1% при ±15% отклонении питания
- Ток нагрузки: <100 мА
- Сопротивление изоляции: >50 МОм (DC 500 В)
- Устойчивость к ударам: 500 m/s², X/Y/Z по 3 удара
- Испытательное напряжение: AC 1000 В 50/60 Гц 1 мин
- Устойчивость к вибрациям: 10–55 Гц, двойная амплитуда 1,5 мм, X/Y/Z 2 ч
- Вес: примерно 58 г
Условия эксплуатации
- Температура окружающей среды: -25..+70°C
Рекомендуемые применения
- Производство электроники (3C)
- Автоматизированные парковочные системы
- Логистика и складирование
Технические характеристики
- Серия: CL17
- Дальность срабатывания: 5 мм
- Принцип: Индуктивный
- Габариты: 17×17×30 мм
- Кабель: 2 м (формованный)
- Выход: NPN NO
- Питание: DC 12–24 В, 3-проводная
- IP: IP67
- Время отклика / частота: 1 мс / 500 Гц
- Объект: Металл (стандарт: железо 17×17×1 мм)
- Материалы: Корпус ABS, кабель PVC
- Рабочая температура: -25..+70°C
- Вес: ~58 г
