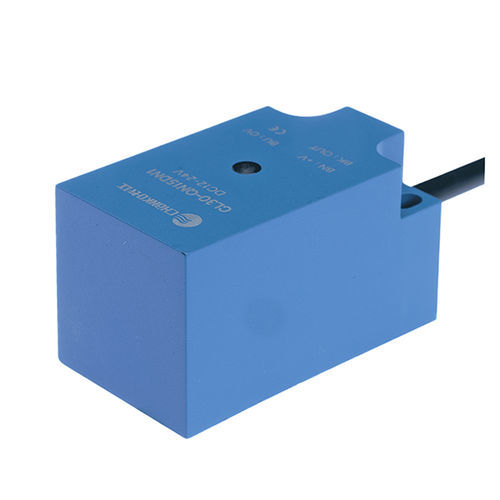

Индуктивный бесконтактный датчик CL30-QN10DN1квадратныйNPNDC
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- квадратный
- Выходной сигнал
- NPN
- Напряжение питания
- DC, 24 Vcc, 12 Vcc
- Монтаж
- неутопленный
- Материал
- из пластика, из ПВХ
- Другие характеристики
- бесконтактный, 3 провода
- Длина
57 mm
(2,24 in)- Ширина
30 mm
(1,18 in)- Диапазон измерений
1 cm
(0,39 in)- Температура процесса
МАКС.: 70 °C
(158 °F)МИН.: -25 °C
(-13 °F)
Описание
Наименование и серия
Общее описание
Технические характеристики
Условия эксплуатации
Обнаружение и комплектность
Документация
Материалы
- Модель: CL30-QN10DN1
- Серия: CL30 — индуктивные датчики приближения
Общее описание
- Тип: стандартный индуктивный датчик приближения
- Дальность срабатывания: 10 мм
- Форма: квадратный
- Принцип: индуктивный (обнаружение металла)
- Габариты: 30×30×57 мм
- Выход: NPN нормально разомкнутый (NPN NO)
- Длина кабеля: 2 м
- Направление обнаружения: фронтальное
- Частота отклика: 500 Гц
- Время отклика: 1 мс
Технические характеристики
- Питание: DC 12–24 В (3-проводное)
- Подключение: формованный кабель
- Степень защиты: IP67
- Тип сигнала: дискретный переключающий сигнал
- Крепление: не зап flush (non-flush)
- Потребляемый ток: <15 mA
- Индикатор: красный светодиод выхода
- Защита: защита от короткого замыкания и перенапряжения
- Влияние напряжения: изменение срабатывания ±1% при отклонении питания ±15%
- Макс. ток нагрузки: <100 mA
- Сопротивление изоляции: >50 MΩ (DC 500 V)
- Ударопрочность: 500 m/s², 3 раза по каждой оси X/Y/Z
- Испытательное напряжение: AC 1000 V 50/60 Hz 1 мин
- Устойчивость к вибрациям: 10–55 Hz двойная амплитуда 1,5 mm, 2 ч по каждой оси
- Вес: ок. 136 g
Условия эксплуатации
- Температура эксплуатации: -25 до +70 °C
- Температурная дрейф: ±10% в диапазоне -25 до +70 °C (опорная +23 °C)
Обнаружение и комплектность
- Объекты для обнаружения: металлические
- Стандартный калибровочный образец: железо 30×30×1 mm
- Гистерезис: <10% от дистанции срабатывания
- Комплектность: сертификат соответствия
Документация
- Схемы выхода и чертежи габаритов доступны на странице продукта (скачивание)
- Руководство (PDF) и 3D-модель (STP) доступны для загрузки для монтажа и проектирования
Материалы
- Корпус: термостойкий ABS
- Кабель: PVC
