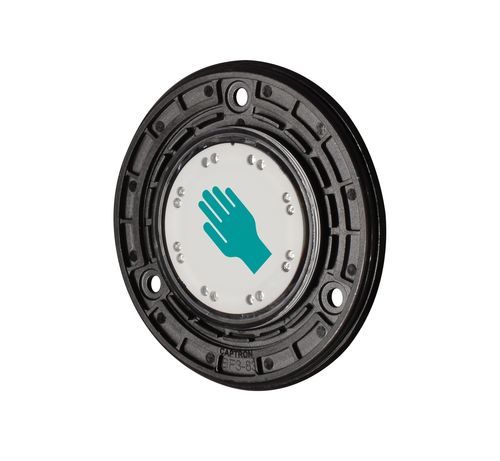

Емкостная пусковая кнопка CHT3-1

усиленнаяIP69KNO

Описание продукта
Емкостной сенсорный кнопочный переключатель CHT3-1 (динамический) формирует выходной импульс при касании примерно 300 мс. С рабочей поверхностью Ø 50 мм и общим диаметром 88 мм при высоте установки 7 мм он гибко встраивается в различные узлы машин и оборудования.
Кнопка крепится тремя винтами; винты можно скрыть с помощью цветных декоративных колец из армированного стекловолокном поликарбоната. Полная заливка электроники обеспечивает высокую прочность, прибор полностью водо- и маслостойкий (IP69K), пригоден для жестких промышленных условий.

Комплектация

• Датчик (единица)
• Крепежный фланец (предварительно установлен)
• Руководство по эксплуатации

Не входит в комплект

• Цветное декоративное кольцо - заказывается отдельно
• Крепежные винты

Технические данные
Питание: DC 24 V (16,8…32 V)
Принцип срабатывания: емкостный
Сила срабатывания: не требуется
Оптическая индикация: 8 зелёных светодиодов; 8 красных светодиодов
Крепление: монтаж винтами (3x M4)
Подключение: разъём M8, 4 контакта
Выход: PNP-NO
Импульс выхода: ок. 300 ms
Защита от обратной полярности: защита всех линий
Защита от короткого замыкания: защита от короткого замыкания и перегрузки
Падение напряжения: макс. 3 V при 400 mA
Потребление при 24 V: макс. 30 mA
Температура эксплуатации: -30°C…+80°C
Степень защиты: передняя часть IP69K
Материал корпуса: поликарбонат (PC) с армированием стекловолокном

Характеристики / Технические параметры

• Модель: CHT3-1
• Рабочая поверхность Ø: 50 мм
• Общий диаметр: 88 мм
• Высота профиля: 7 мм
• Класс защиты: IP69K (передняя сторона)
• Электроника: полностью залита, водо- и маслоустойчива
• Светодиодная индикация: 8 зелёных / 8 красных
• Подключение: M8, 4 контакта
• Тип выхода: PNP, нормально разомкнутый (NO)
• Питание: DC 24 V (16,8–32 V)
