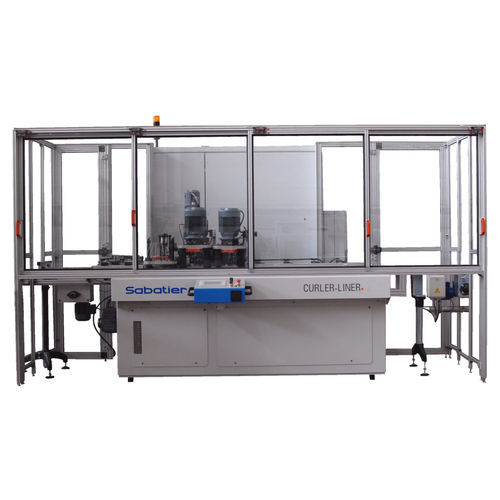

Производственная линия маталлиических деталей Curler Liner series

высокоскоростнаямодульнаяавтоматизированная

Обзор
Комбинированные семейства машин END-O-MAT и UNIPRESS разработаны для средне‑ и высокоскоростного производства ends для крышек, EO‑корпусов, колец и доньев. Машины выполняют операции штамповки, рубки/вальцовки (curling), установки лайнера и глубокой вытяжки; питание листом или рулоном в зависимости от модели. Машины UNIPRESS также выполняют предвытяжку, конечную вытяжку, тиснение, панелирование и подрезку для глубокой вытяжки банок.

Серии

• END-O-MAT
• UNIPRESS
• Disc Curler
• High-Speed Liner
• Curler Liner Round
• Curler Liner Irregular Shape
• Clip Welder Round
• Clip Welder Irregular Shape

Ключевые характеристики и преимущества

• Современное управление: Централизованная сенсорная панель для управления, настройки и управления всеми станциями. Параметры сохраняются в рецептах. Все оси синхронизированы и сервоприводные. Обслуживание и диагностика с панели; режим микрохода (inching) для удобства обслуживания. Доступно удалённое управление через VPN.
• Модульная и универсальная конструкция: Модульная архитектура позволяет гибко конфигурировать машину (одна или две станции для вальцовки, модули лайнера, мини‑бейдинг и т. п.).
• Полностью электрическое приведение: Электроприводы исключают риск загрязнения гидравлическим маслом и сокращают энергопотребление (обычно на 20–50 % по сравнению с гидравлическими решениями).
• Industry 4.0 / Удалённые сервисы: Удалённая поддержка, отслеживание простоев и электронный каталог запчастей через веб‑приложение SAB-LINK; e‑каталог для идентификации запчастей и доступа к технической документации.

Типы машин (примеры)

• Curler-Liner 1–5L — Макс. производство: 60 epm; Ø end: 105–198 mm; Примечание: скорость зависит от толщины и качества материала; та же машина поддерживает несколько диаметров и высот; Company Brand: Sabatier.
• Curler-Liner 5–20L — Макс. производство: см. серию; Ø end: 230–328 mm; Примечание: скорость зависит от толщины и качества материала; Company Brand: Sabatier; Макс. производство (альтернативная метрика): 50 cpm.

Характеристики и преимущества — дополнительные подробности

• Центральный сенсорный экран с сохранением рецептов и синхронизированными сервосистемами для воспроизводимых настроек.
• Модульная архитектура для индивидуальных конфигураций (станции вальцовки, головки для лайнера, опции бейдинга).
• Электрическое приведение для снижения энергопотребления и исключения гидравлического масла.
• Готовность к Industry 4.0: удалённая поддержка, мониторинг производства и электронный каталог запчастей (SAB-LINK).

Технические характеристики

• Серия END-O-MAT: Производительность до 4 320 epm; Ø end 50–153 mm; Макс. сила пресса 500–1 500 kN; Ходов 175–240 ход/мин; Материал кольца/end: сталь или алюминий.
• Серия UNIPRESS: Производительность до 1 800 epm; Ø end 46–225 mm; Прямоугольные размеры end 60×40–235×235 mm; Макс. сила пресса 800 kN; Ходов 80–225 ход/мин; Толщина кольца: Fe 0,14–0,35 mm, Al 0,15–0,35 mm; Дорожек: 1–8.
• Примеры Curler / Liner: Производительность до 2 000 epm (Disc Curler, High‑Speed Liner); диамеры и форматы варьируют в зависимости от типа машины. Производительность зависит от типа и толщины материала.
