Обзор продукта
Комбинированные системы END-O-MAT разработаны для средне- и высокоскоростного производства крышек, EO-корпусов, колец и донных частей. Машины выполняют штамповку, завальцовку (curling) и нанесение вкладыша (lining), доступны варианты подачи листом или рулоном.

Машины UNIPRESS предназначены для производства глубокой тары, а также обычных крышек, торцевых деталей и корпусов. Типичные этапы: штамповка, предварительная вытяжка, окончательная вытяжка, тиснение, панелирование и обрезка.

Применение

• Формовка торцов (End Forming)
• Curling
• Lining
• Сварка ручек (Handle Welding)

Серии (обзор)
END-O-MAT
Применение: End Forming
Производство [epm]: До 4320
Размеры торца Ø [mm]: 50 – 153
Макс. сила пресса [kN]: 500 – 1500
Число ударов [уд./мин.]: 175 – 240
Материал кольца / торца: сталь или алюминий

UNIPRESS
Применение: End Forming
Производство [epm]: До 1800
Размеры торца Ø [mm]: 46 – 225
Размеры торца L x W [mm]: 60×40 – 235×235
Макс. сила пресса [kN]: 800
Число ударов [уд./мин.]: 80 – 225
Материал кольца / торца: сталь или алюминий
Толщина кольца: Fe 0.14 – 0.35 mm; Al 0.15 – 0.35 mm
Дорожки: 1 – 8

Disc Curler
Применение: Curling
Производство [epm]: До 2000
Размеры торца Ø [mm]: 50 – 153
Материал кольца / торца: сталь или алюминий

High-Speed Liner
Применение: Lining
Производство [epm]: До 2000
Размеры торца Ø [mm]: 46 – 153
Материал кольца / торца: сталь или алюминий

Curler Liner Round
Применение: Curling, Lining
Производство [epm]: 50 – 200
Размеры торца Ø [mm]: 105 – 328

Curler Liner Irregular Shape
Применение: Curling, Lining для нестандартных форм
Производство [epm]: 50 – 200
Размеры торца L x W [mm]: 60×40 – 235×235

Clip Welder Round / Irregular Shape
Применение: Handle Welding
Производство [epm]: 50 – 200 (тип.)
Размеры торца L x W [mm]: до 235×235 (нестандартные формы)

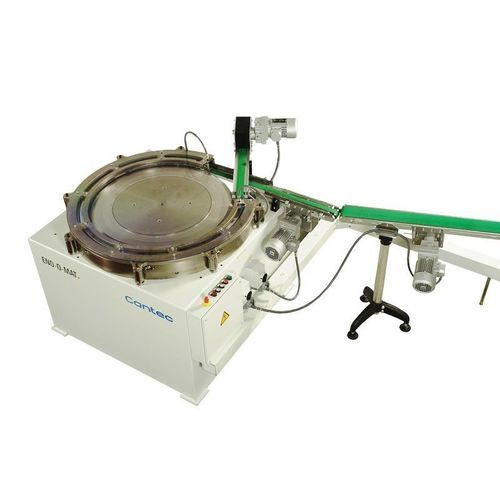

Особенности и преимущества – Disc Curler

• Прочность: Проверенная конструкция обеспечивает надежность производства.
• Щедрый диаметр: Большой диаметр (более 1000 мм) обеспечивает длинную линию контакта для точного завальцовывания ультратонкого материала (DR).
• Простота: Сегмент завальцовки выполнен из одной детали для простоты настройки и исключения проблем выравнивания; радиальная регулировка позволяет разные профили завальцовки.
• Быстрая переналадка: Спроектировано для быстрой переналадки с использованием одного сегмента завальцовки и центрального крутящего диска.

Типы машин (пример: Disc Curler)
Тип машины: Disc Curler
Макс. производство (примеры): Диам. 153 мм: 600 epm | Диам. 99 мм: 1500 epm | Диам. 50 мм: 2000 epm
Размер торца Ø [mm]: 50 – 153
Примечания: Для торцов/корпусов из стали и алюминия

Включенные операции и возможности

• Штамповка
• Curling
• Lining
• Предварительная вытяжка, окончательная вытяжка, тиснение, панелирование и обрезка (UNIPRESS)
• Варианты подачи: лист или рулон

Характеристики / технические спецификации

• Примеры серий: END-O-MAT, UNIPRESS, Disc Curler, High-Speed Liner, Curler Liner (круглые & нестандартные), Clip Welder
• Диапазоны производства: от 50 epm (специальные машины) до 4320 epm (серия END-O-MAT)
• Диапазоны диаметров торца: Ø 46 – 328 мм в разных сериях (типично: 46–225 мм, 50–153 мм, 105–328 мм)
• Размеры L x W для нестандартных форм: от 60×40 мм до 235×235 мм (UNIPRESS / машины для нестандартных форм)
• Макс. усилия пресса: тип. 500 – 1500 kN (END-O-MAT), до 800 kN (UNIPRESS)
• Число ударов: прим. 80 – 240 уд./мин в зависимости от модели
• Совместимость материалов: сталь и алюминий
• Примеры толщины кольца: Fe 0.14 – 0.35 mm; Al 0.15 – 0.35 mm
• Дорожки: конфигурируемые 1 – 8 дорожек на некоторых моделях
• Возможности машин: разработаны для средне- и высокоскоростного производства торцов, глубоких банок (UNIPRESS), крышек, корпусов, колец и донных частей
