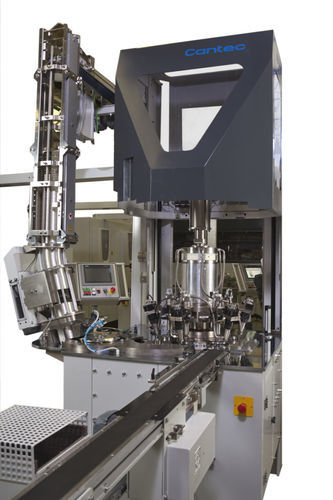

Формовочная машина из стали

для алюминияс непрерывным движениемвысокоскоростная

Обзор
Комбинированные системы END-O-MAT разработаны для средне- и высокоскоростного производства крышек, донышек, колец и корпусов. Машины выполняют штамповку, подгиб (curling) и нанесение вкладыша (lining), возможна подача листом или рулоном. Системы UNIPRESS обеспечивают многоступенчатую обработку для глубокой вытяжки — штамповка, предварительная вытяжка, окончательная вытяжка, тиснение, панелирование и обрезка.

Серии

• END-O-MAT — Производительность до 4320 epm; Ø end: 50–153 мм; Макс. сила пресса: 500–1500 кН; Ходов: 175–240/мин; Материалы: сталь или алюминий.
• UNIPRESS — Производительность до 1800 epm; Ø end: 46–225 мм; End L×W: 60×40–235×235 мм; Макс. сила пресса: 800 кН; Ходов: 80–225/мин; Материалы: сталь или алюминий; Толщина: Fe 0.14–0.35 мм, Al 0.15–0.35 мм; Колонки: 1–8.
• Disc Curler — Применение: Curling; Производительность до 2000 epm; Ø: 50–153 мм; Материалы: сталь или алюминий.
• High-Speed Liner — Применение: Lining; Производительность до 2000 epm; Ø: 46–153 мм; Материалы: сталь или алюминий.
• Curler Liner Round — Curling & Lining; Производительность 50–200 epm; Ø: 105–328 мм; Материалы: сталь или алюминий.
• Curler Liner Irregular Shape — Curling & Lining; Производительность 50–200 epm; End L×W: 60×40–235×235 мм.
• Clip Welder Round — Сварка ручки; Производительность 50–200 epm.
• Clip Welder Irregular Shape — Сварка ручки; Производительность 50 epm; End L×W до 235×235 мм.

Особенности и преимущества (High-Speed Liner)

• Высокая скорость: до 2000 end/корпусов/крышек в минуту для High-Speed Liner.
• Надежность: проверенная роторная конструкция для высокой доступности в непрерывном производстве.
• Гибкость: наложенный привод инструмента и регулировка радиуса/высоты линеровочного пистолета позволяют быстро перенастраиваться под разные изделия.

Типы машин
High-speed rotary liner — Тип продукта: Ends / Shells; Диаметр продукта [мм]: 46–153; Макс. производство [epm]*: Dia. 50: 1000 / 1500 / 2000; Dia. 65: 900 / 1350 / 1800; Dia. 73: 800 / 1200 / 1600; Dia. 83: 750 / 1150 / 1500; Dia. 99: 700 / 1050 / 1400; Dia. 127: 550 / 800 / -; Dia. 153: 360 / 540 / -; Шпиндели / шаг: 4 / 6 / 8; Материал: сталь или алюминий. Доступны изображения и демонстрационное видео для high-speed rotary liner.

Технические характеристики

• Поддерживаемые применения: формование end, curling, lining, сварка ручки.
• Типичные диаметры: 46–328 мм в зависимости от серии и типа машины.
• Диапазон производительности: ~50 epm (низкая скорость/неправильные формы) до 4320 epm (END-O-MAT); обычный high-speed liner до 2000 epm.
• Примеры силы пресса: 500–1500 кН (END-O-MAT); до 800 кН (UNIPRESS).
• Обрабатываемые материалы: сталь и алюминий.
• Примеры толщин: Fe 0.14–0.35 мм; Al 0.15–0.35 мм (UNIPRESS).
• Примеры числа ходов: 175–240/мин (END-O-MAT); 80–225/мин (UNIPRESS).
• Опции шпинделей/шага: 4, 6, 8 (типично для rotary liners).
• Подача: лист или рулон (END-O-MAT).
• Возможности UNIPRESS: многоступенчатые операции штамповки и вытяжки для глубоких банок и крышек.
