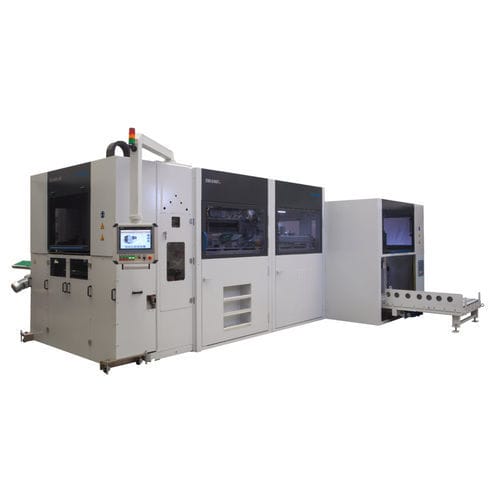

Формовочная машина для коробок консервов END-O-MAT series

стальдля алюминиявысокоскоростная

Обзор
Комбинированные системы END-O-MAT и серия UNIPRESS разработаны для средне- и высокоскоростного производства крышек, корпусов, колец и днищ в баночной промышленности. Оборудование выполняет штамповку, предварительное и окончательное вытяжение, нанесение рёбер (curling), нанесение вкладыша (lining) и обрезку; предусмотрена подача листом или рулоном.

Применение

• Формование краёв
• Curling (завальцовка)
• Lining (нанесение вкладыша)
• Сварка ручек

Доступные формы

• Круглая
• Неровная / прямоугольная

Серии и ключевые данные
END-O-MAT
Производительность [epm]: До 4320
Размеры Ø [mm]: 50 – 153
Макс. сила пресса [kN]: 500 – 1500
Число ударов [уд/мин]: 175 – 240
Материал кольца/крышки: сталь или алюминий

UNIPRESS
Производительность [epm]: До 1800
Размеры Ø [mm]: 46 – 225
Размеры L x W [mm]: 60×40 – 235×235
Макс. сила пресса [kN]: 800
Число ударов [уд/мин]: 80 – 225
Материал кольца/крышки: сталь или алюминий
Толщина кольца: Fe 0.14 – 0.35; Al 0.15 – 0.35
Дорожки: 1 – 8

Disc Curler
Применение: Curling
Производительность [epm]: До 2000
Размеры Ø [mm]: 50 – 153
Материал кольца/крышки: сталь или алюминий

High-Speed Liner
Применение: Lining
Производительность [epm]: До 2000
Размеры Ø [mm]: 46 – 153
Материал кольца/крышки: сталь или алюминий

Curler Liner Round
Применение: Curling, Lining
Производительность [epm]: 50 – 200
Размеры Ø [mm]: 105 – 328

Curler Liner Irregular Shape
Применение: Curling, Lining
Производительность [epm]: 50 – 200
Размеры L x W [mm]: 60×40 – 235×235

Clip Welder Round
Применение: Сварка ручек
Производительность [epm]: 50 – 200
Размеры L x W [mm]: 60×40 – 235×235

Clip Welder Irregular Shape
Применение: Сварка ручек
Производительность [epm]: 50
Размеры L x W [mm]: До 235×235

Технические характеристики

• Операции: штамповка, предварительное вытяжение, окончательное вытяжение, тиснение, панелирование, обрезка, curling, lining, сварка ручек
• Подача: лист или рулон
• Обрабатываемые материалы: сталь и алюминий (кольца/крышки)
• Производительность: от 50 epm до 4320 epm в зависимости от серии
• Диапазоны диаметров: примерно 46 мм до 328 мм в зависимости от серии
• Размеры прямоугольных/нерегулярных концов: до 235×235 мм для некоторых серий
• Макс. сила пресса: от ~500 kN до 1500 kN (в зависимости от серии)
• Число ударов: диапазоны указаны по сериям (например, 80–240 уд/мин в зависимости от модели)
• Примеры толщины кольца: Fe 0.14–0.35 мм; Al 0.15–0.35 мм
• Число дорожек: настраиваемое, например 1–8 дорожек в некоторых конфигурациях UNIPRESS
