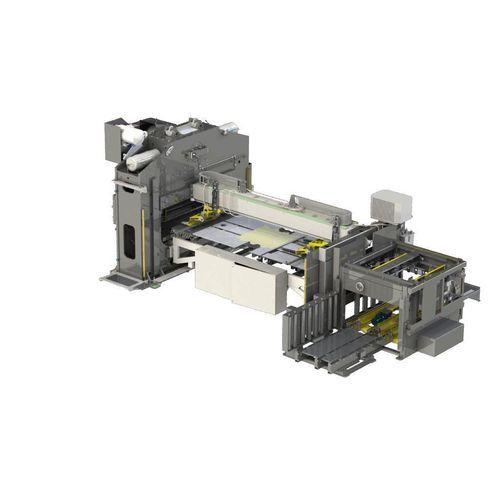

Производственная установка для сельского хозяйства и пищевой промышленности UNIPRESS series

для продуктов питаниядля напитков

Обзор
Комбинированные системы END-O-MAT разработаны для средне- и высокоскоростного производства крышек, EO-оболочек, колец и нижних концов. Машины выполняют операции штамповки, обсадки (curling) и нанесения вкладыша (lining), доступны с подачей листом или рулоном.

Линейка UNIPRESS
Машины UNIPRESS предназначены для производства глубокой вытяжки банок, а также обычных крышек, концов или оболочек. Типичные этапы процесса: штамповка, предварительная вытяжка, окончательная вытяжка, тиснение, панелирование и обрезка.

Доступные серии

• END-O-MAT
• UNIPRESS
• Disc Curler
• High-Speed Liner
• Curler Liner Round
• Curler Liner Irregular Shape
• Clip Welder Round
• Clip Welder Irregular Shape

Ключевые особенности и преимущества (UNIPRESS)

• Обработка широкого диапазона изделий (напр.: купол и дно аэрозоля, глубоко вытянутые банки, крышки, концы, оболочки)
• Питатель листов без необходимости вручную перемещать пустые поддоны; подача может быть установлена слева или справа
• Отсутствие холостых ходов: питатель разделён на подачу, центрирующий стол и передачу с двойным комплектом захватов для непрерывной обработки
• Вагоны захватов с линейными двигателями для высокой динамики, точности и снижения механического износа
• Электронное центрирование листа: продольное выравнивание механически; поперечное — позиционированием захватов по данным линейного датчика
• Гидравлическая защита от перегрузки для предотвращения повреждений пресса и оснастки в случае столкновения
• Выдув/выталкиватели, приводимые в действие рамой (ram), для снижения вариабельности при выталкивании
• Возможна интеграция инструментов сторонних производителей при соответствии спецификациям Soudronic
• Обработка стали и алюминия; по запросу возможно обработка обоих материалов на одной машине
• Доступны/стандартны устройства мониторинга процесса: обнаружение двойного листа, обнаружение лака, контроль отходов обрезки и другие устройства для защиты инструментов
• Soudronic Insights Ready: базовая панель с временно ограниченной статистикой производства в реальном времени на уровне машины и компонентов, включая:

  • Статус машины
  • Эффективность
  • Статистика топ-5 ошибок
  • Счётчик производства
  • Журнал событий

Типы машин (репрезентативные данные)
Заголовки таблицы: Machine Type | Capacity [cpm] | End Dimensions Ø [mm] | Dimensions L x W [mm] | Press force [kN] | Number of Strokes [strokes/min.] | Remarks
UNIPRESS 800 END | Up to 1800 | 46 – 225 | 60×40 – 235×235 (¼ Club, Dingely, Hansa) | 800 | 80 – 225 | *depending on can shape, can dimension, sheet size
UNIPRESS 320 END | Up to 1800 | 46 – 180 | ¼ Club, Dingely, Hansa | 320 | 80 – 225 | *depending on can shape, can dimension, sheet size

Опции (UNIPRESS)

• Гибкая компоновка: сторона оператора, подачи листа и удаления обрезков выбираются
• Устройство смазки листа: автоматическое четырёхроликовое смазывание; сверху, снизу или с обеих сторон; быстросъёмные фетровые ролики
• Обнаружение лака: проверяет наличие лака на листе (важно для TFS)
• Обнаружение последнего листа: останавливает разборку стопки при оставшемся 1 (или по опции 2 или 3) листе
• Механически управляемый выбрасыватель для надёжности на высокой скорости (выбрасыватель управляется ходом рамы)
• Блок для тепловой стабилизации высоты закрытия (предотвращает колебания высоты и вариации тиснения)
• Возможность обработки печатных листов (высокоточное центрирование и подача)
• Обработка листов с боковой и концевой спиралью (side and lead scroll)
• Устройство для обработки инструментов (ручки/штанги) для быстрой установки/снятия инструментов и смены формата
• Охлаждающий блок для инструментов (встраиваемый при необходимости)
• Выходные транспортеры / downline системы: транспортеры, curler, liner, система визуального контроля, штабелирование и паллетирование доступны

Технические характеристики

• Бренд: Soudronic
• Серии / доступные модели: END-O-MAT; UNIPRESS; Disc Curler; High-Speed Liner; Curler Liner (Round & Irregular); Clip Welder (Round & Irregular)
• Применения: формирование end, curling, lining, сварка ручки
• Формы: поддерживаются круглые и неправильной формы изделия
• Производительность (примеры): END-O-MAT до 4320 epm (серийные данные); UNIPRESS до 1800 cpm (зависит от машины)
• Диаметры end Ø (примеры): 46 – 225 мм (UNIPRESS 800 END); другие серии различаются
• Размеры end L x W (примеры): 60×40 – 235×235 мм (UNIPRESS)
• Прессовая сила (примеры): 320 kN (UNIPRESS 320); 800 kN (UNIPRESS 800); END-O-MAT 500 – 1500 kN (диапазон серии)
• Число ходов: примерные диапазоны 80 – 225 /мин (UNIPRESS); другие серии различаются
• Материал кольца / end: сталь или алюминий
• Толщина листа (примеры): Fe 0.14 – 0.35 мм; Al 0.15 – 0.35 мм
• Размер листа (примеры): макс. 1100 x 1100 мм; мин. 650 x 650 мм (зависит от машины)
• Глубина вытяжки (примеры UNIPRESS): до 30 мм (10 мм при ходе 85 мм; 30 мм при ходе 120 мм)
• Доступные дорожки: 1 – 8 (в зависимости от серии/конфигурации)
• Стандартный/опциональный мониторинг: обнаружение двойного листа, обнаружение лака, контроль обрезков, другие устройства мониторинга процесса
