Модуль питания вход/выход A7512DB

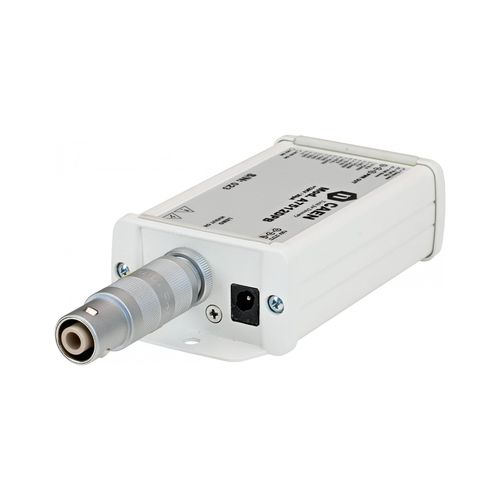

Один настольный высоковольтный канал выходное напряжение 0 ÷ 12 кВ максимальный выходной ток 20 мкА Возможна положительная или отрицательная полярность Выходной разъем LEMO HV разрешение монитора напряжения 200 мВ разрешение монитора тока 500 пА Цифровое управление выходным напряжением Внутренняя память для постоянного хранения калибровки и конфигурации Цифровое управление по RS485 (позволяет строить гирляндную сеть из модулей A75xxDB) Разъем LEMO 00 для питания предусилителя Логика блокировки для разрешения работы модуля Командный интерфейс SMART HV Обзор Модуль питания A7512DB представляет собой компактное настольное решение для обеспечения стабильного и бесшумного электропитания однозазорных и многозазорных детекторов с резистивной пластинчатой камерой (RPC). Модуль имеет высоковольтный канал с цифровым управлением, обеспечивающий максимальное напряжение 12 кВ с разрешением монитора 200 мВ. Максимальный выходной ток составляет 20 мкА с разрешением монитора 500 пА. Выходное напряжение может быть как положительным, так и отрицательным. Выходное напряжение подается через разъем LEMO HV. Можно запрограммировать следующие параметры канала Выходное напряжение: 0 ÷ 12 кВ шаг: 200 мВ Предельный ток 0 ÷ 20 мкА шаг: 1 нА Темп нарастания/уменьшения напряжения: 1 ÷ 500 В/сек шаг: 1 В/сек Параметр TRIP Управление источником питания может осуществляться дистанционно, по интерфейсу RS485, что позволяет построить гирляндную сеть из модулей A75xxDB. В модулях A7512DB также предусмотрен выход смещения через разъем LEMO 00 для питания предусилителей. Доступны три варианта: 2,8 В / 3,3 В / 5 В (максимальная выходная мощность 3 Вт). Функции безопасности включают: Обнаружение перегрузки по току: если канал пытается потреблять ток, превышающий значение Iset, выходное напряжение автоматически регулируется, чтобы удержать ток ниже предела Iset.
