4 независимых канала в компактном настольном корпусе
выходной диапазон 500 В / 3 мА
Возможны варианты с положительной, отрицательной или смешанной полярностью
Коаксиальные выходные разъемы SHV
Низкий уровень пульсаций
разрешение монитора тока 10 нА (при x10 Imon-Zoom: 1 нА)
Локальное и дистанционное управление (USB2.0/Ethernet)
Программные средства для простого управления каналами
Обзор

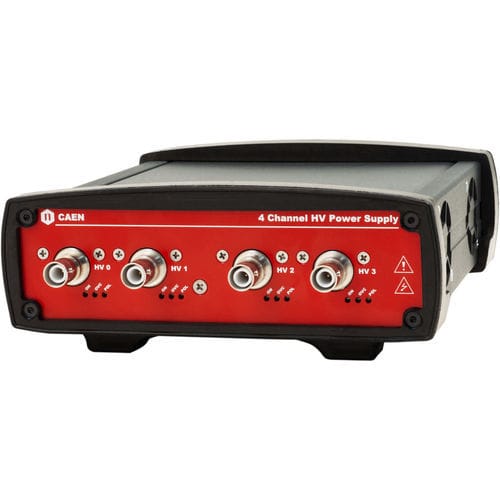

DT5519E - это компактный настольный модуль, содержащий 4 независимых канала высоковольтного питания 500 В, 3 мА. Модуль может иметь как положительную, так и отрицательную полярность выхода; возможна также смешанная версия с 2 положительными и 2 отрицательными каналами. Выходные сигналы высокого напряжения подаются через разъемы SHV.
Скорости RAMP-UP и RAMP-DOWN высоковольтного выхода могут выбираться независимо для каждого канала в диапазоне 1 ÷ 100 В/с с шагом 1 В/с. Модуль имеет разрешение 10 нА Imon. Возможности модуля включают разрешение монитора тока, увеличенное в 10 раз в нижнем диапазоне (выбирается программно). Программирование и контроль функциональных параметров может осуществляться через порт USB 2.0 или Ethernet.
Для управления этими модулями имеется полный набор программных средств - от библиотек низкого уровня до графического прикладного ПО.
Функции безопасности включают:
Предупреждение о перенапряжении и пониженном напряжении, когда выходное напряжение отличается от запрограммированного значения (±0,5% от заданного значения, ±3 В).
Программируемый аппаратный предел защиты VMAX, IMAX.
Обнаружение перегрузки по току: при попытке превышения запрограммированного предела тока канал сигнализирует о перегрузке по току и переходит в состояние TRIP. Выходное напряжение изменяется таким образом, чтобы поддерживать ток ниже запрограммированного предела в течение программируемого времени TRIP, после чего канал отключается.
---
