Высокая эффективность
диапазоны выходных сигналов 2600 В/500 мкА
Доступны варианты с положительной или отрицательной полярностью
Компактный корпус: 29x54x16 мм3 (ШхЛxГ)
Обзор

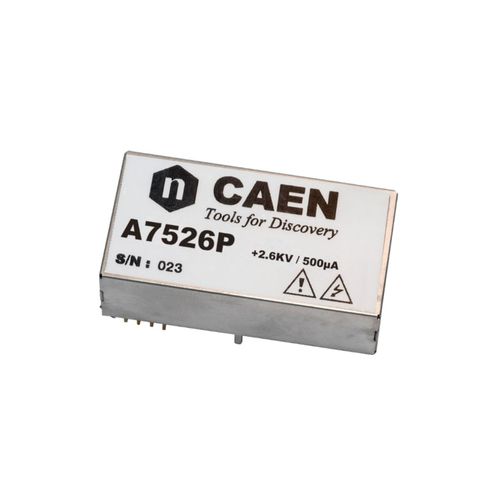

A7526 - это высокоэффективный и малошумящий одноканальный высоковольтный DC/DC-преобразователь в форм-факторе печатной платы. Он обеспечивает программируемое и контролируемое выходное напряжение в диапазоне от 0 до 2600 В при подаче на вход +12 В. Выходное напряжение может быть как положительным, так и отрицательным. Выходное напряжение регулируется подачей внешнего напряжения от 0 до +2 В (Vset). Плата снабжена защитой от перегрузки по току: при потреблении тока, превышающего максимальное значение Iout, модуль не повреждается.
Благодаря отличной стабильности и специальной конструкции источник питания A7526 рассчитан на работу в жестких условиях и при сильных перепадах температур.
Модуль выполнен на печатной плате FR4, покрыт лаком и помещен в стальной бокс DC01. Компоненты библиотеки CAD Altium и трехмерные ступенчатые модели предоставляются по запросу.
Обнаружение перегрузки по току Если канал пытается потреблять ток, превышающий значение Iset, выходное напряжение изменяется таким образом, чтобы ток не превышал значение Iset. Канал ведет себя как генератор тока.
Технические характеристики
Упаковка -
Материал: DC01; размеры: W=29 мм; L=54 мм; H=16 мм
Количество каналов -
1
Максимальный выходной ток (Iout) -
500 мкА при ±2600 В
Выходное напряжение (Vout) -
0 ÷ ±2600 V
Контактные выводы -
Мужской полосовой заголовок; шаг 2,54 мм; фосфористая бронза; изолятор UL94V0
Защита -
От перегрузки по току, короткого замыкания, искрения и влажности
Рабочая температура -
-55° C ÷ +80° C
Температура хранения -
-55° C ÷ +85° C
Выходной дребезг (полная нагрузка) -
Типичное значение 5mVpp, максимальное 10mVpp
Эффективность -
>55% при Vout 2500 В (-20° C ÷ +70° C)
---
