диапазоны выходных сигналов 4 кВ/100 мкА
Доступны варианты с положительной или отрицательной полярностью
Компактный корпус: 29x54x16 мм3 (ШхЛxГ)

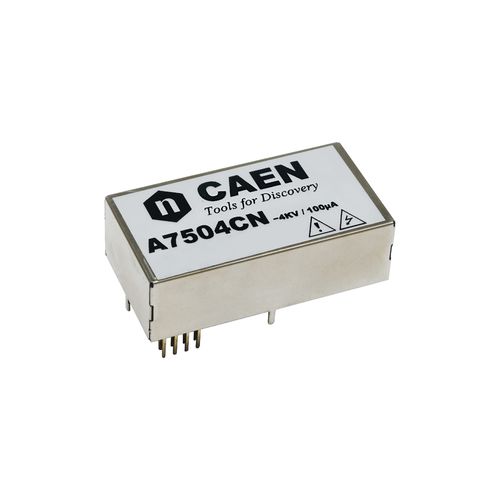

A7504C - это высокоэффективный и малошумящий одноканальный высоковольтный DC/DC-преобразователь в форм-факторе печатной платы. Он обеспечивает программируемое и контролируемое выходное напряжение в диапазоне от 0 до 4 кВ при подаче на вход +12 В. Выходное напряжение может быть как положительным, так и отрицательным. Выходное напряжение регулируется внешним напряжением от 0 до +2,5 В (Vset). Плата снабжена защитой от перегрузки по току: при протекании тока, превышающего максимальное значение Iout, модуль не повреждается.
Благодаря отличной стабильности и специальной конструкции источник питания A7504C рассчитан на работу в жестких условиях и при сильных перепадах температур.
Модуль выполнен на печатной плате FR4, покрыт лаком и помещен в стальной бокс DC01. Компоненты библиотеки CAD Altium и трехмерные ступенчатые модели предоставляются по запросу.
Обнаружение перегрузки по току Если канал пытается потреблять ток, превышающий значение Iset, выходное напряжение изменяется таким образом, чтобы ток не превышал значение Iset. Канал ведет себя как генератор тока.
Технические характеристики
Упаковка -
Материал: DC01; размеры: W=29 мм; L=54 мм; H=16 мм
Контактные штыри -
Мужской полосовой заголовок; шаг 2,54 мм; фосфористая бронза; изолятор UL94V0
Рабочая температура -
-55° C ÷ +80° C
Температура хранения
-55° C ÷ +85° C
Количество каналов -
1
Максимальный выходной ток (Iout) -
100 мкА при напряжении +4 кВ
Выходное напряжение (Vout) -
0 ÷ 4 кВ
Выходная пульсация (полная нагрузка) -
Типичный 10mVpp; Максимальный 15mVpp
Vout / Температурный коэффициент -
1000 V)
ΔVout/Vout (для ±5% вариаций Vin) -
<1,5 X 10-3 при полной шкале
---
