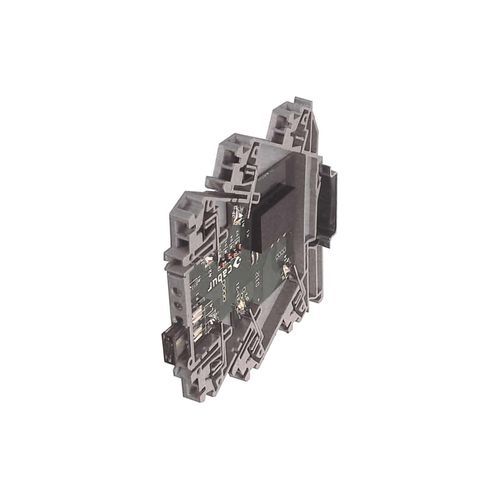

Электромеханическое реле 24 Vcc XCKR16

1NO/NFPNPна DIN-рейке

Краткое описание
Одноканальный электромеханический модуль реле CKR16, XCKR16, катушка 24 Vac/dc, контакт SPDT (1 форма C) AgSnO2 номиналом 6 A. Предназначен для монтажа на DIN-рейку с пружинными клеммами; несъёмный (не штекерный).

Основные характеристики

• Несъёмное реле
• Поддерживает управляющие сигналы PNP и NPN
• Доступны вставные перемычки для распределения потенциала
• Индикатор состояния: LED 'Input'
• Защита катушки: диод свободного хода

Примечания

• Производитель и модель реле указаны для справки; технические данные следует считать типовыми
• Специальные версии доступны по запросу (доступность по требованию)
• Выходной контакт защищён заменяемым предохранителем 7,5 A; допускается использование предохранителей меньшего номинала в зависимости от нагрузки и проводки; значения, превышающие 7,5 A, не допускаются. Предохранитель пригоден для SELV ≤ 50 Vac и ≤ 75 Vdc
• Оконечный модуль всегда должен быть защищён торцевой пластиной CK/PT для обеспечения степени защиты IP20

Характеристики / Технические характеристики

• Серия: CKR
• Код: XCKR16
• Тип: CKR16
• HS-код: 85364190
• Номинальное входное напряжение: 24 Vac/dc ±10%
• Напряжение срабатывания / отпускания: 18 V / 1,2 V
• Потребляемый ток: 15 mA ±10%
• Время включения / выключения: 10 ms / 5 ms
• Защитная схема (вход): диод свободного хода
• Клемма подключения (вход): 2,5 mm² (пружина)
• Входные каналы: 1 несъёмный
• Тип контакта (выход): SPDT, 1 форма C, AgSnO2
• Номинальный ток (выход): 6 A (30 Vac)
• Непрерывный ток / пик: 10 A пик
• Макс. ток предохранителя (выход): 7,5 A (заменяемый предохранитель)
• Тип подключения (выход): 2,5 mm² пружинного типа
• Устройство защиты: заменяемый предохранитель
• Рабочий температурный диапазон: -20…+60 °C
• Изоляция вход / выход: 3 kVac / 60 s
• Степень защиты: IP00 / IP20 (с торцевой секцией)
• Категория перенапряжения / степень загрязнения: II / 2
• Индикация состояния: LED 'Input'
• Материал корпуса: пластик UL94V-0
• Габариты (Д x В x Г): 6 x 91 x 100 mm
• Примерный вес: 40 g
• Монтаж: на рейку, вплотную (IEC60715/TH35-7.5)
• Торцевая секция: XCKPT
• Доступные вставные перемычки для распределения потенциала: PTC/4/02 (2 полюса); PTC/4/03 (3 полюса); PTC/4/04 (4 полюса); PTC/4/05 (5 полюсов); PTC/4/10 (10 полюсов); PTC/4/00 (42 полюса)
