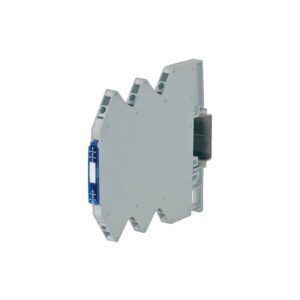

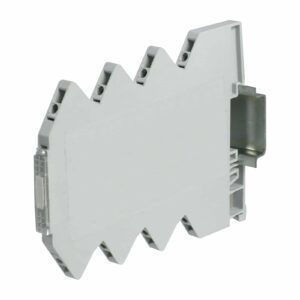

Аналоговый преобразователь / изолятор сигнала CW

изоляторна DIN-рейке

Они преобразуют электрические сигналы, генерируемые датчиками, измеряющими физические величины, такие как: температура (термопары и резистивные датчики температуры PT100), частота (бесконтактные датчики, контакты, фотоэлементы), ток (трансформаторы тока, датчики на эффекте Холла), сопротивление (потенциометры), напряжение, давление, уровень и т. д., в стандартизированные электрические сигналы, адаптируя их к входам/выходам ПЛК, СКП и промышленных ПК (систем управления). В качестве альтернативы они преобразуют заданный аналоговый сигнал в другой, адаптируя его к входам/выходам системы управления, либо обеспечивают передачу сигнала на большие расстояния без помех за счет гальванической развязки. Передача сигнала на большие расстояния Сигналы напряжения могут передаваться на расстояние не более 10–20 м; за пределами этого диапазона они теряют надёжность и становятся крайне чувствительными к наведённым помехам и помехам от заземления. По этой причине для передачи сигнала напряжения на расстояния свыше 20 м необходимо преобразовать его в сигнал тока и обеспечить гальваническую развязку. Сигналы тока могут передаваться на расстояния, превышающие 300 м, и менее чувствительны к наведенным помехам. Для передачи сигнала тока на большие расстояния требуется гальваническая развязка. Гальваническая развязка сигнала (развязка сигналов): Она обеспечивает электрическую изоляцию и отделение цепи датчика от цепи управления и от цепи питания; таким образом, каждая цепь работает относительно своего собственного нулевого потенциала, который, будучи изолированным от других цепей, не может изменяться под воздействием разности потенциалов, всегда присутствующей между различными точками заземления. Она изолирует и разделяет различные потенциалы заземления между источником питания, системой управления и датчиками/исполнительными механизмами. Она обеспечивает передачу сигнала без ошибок и помех, а также повышает надёжность. Чем выше степень изоляции (в кВ), тем выше безопасность передачи сигнала при наличии потенциалов заземления, электромагнитных помех и переходных процессов (удары молнии, разряды и т. д.). Гальваническая развязка требуется, когда: расстояние между системой управления и датчиком/исполнительным устройством превышает 20 м потенциалы заземления или опорные потенциалы различаются потенциалы заземления высоки или могут стать высокими в случае разрядов или токов утечки на землю имеются электромагнитные помехи сигнальные кабели проложены в кабелепроводах вместе с силовыми кабелями Последовательное и параллельное подключение аналоговых преобразователей Для обеспечения резервирования сигнала или просто для его дублирования можно подключить входы нескольких преобразователей к одному датчику. В случае токовых сигналов входы преобразователей должны быть соединены последовательно. В случае напряженных сигналов входы преобразователей должны быть соединены параллельно.
