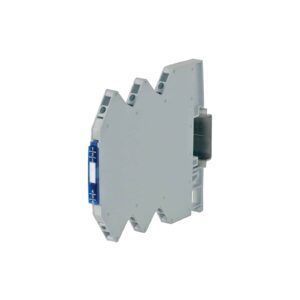

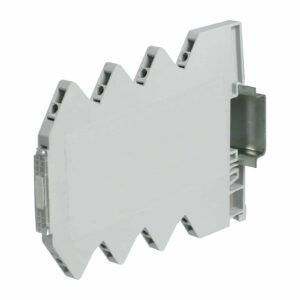

Аналоговый преобразователь LCON

для измеренийдля измерения температурыуниверсальный

Они преобразуют электрические сигналы, генерируемые датчиками, измеряющими физические величины, такие как: температура (термопары и резистивные датчики температуры PT100), частота (бесконтактные датчики, контакты, фотоэлементы), ток (трансформаторы тока, датчики на эффекте Холла), сопротивление (потенциометры), напряжение, давление, уровень и т. д., в стандартизированные электрические сигналы, адаптируя их к входам/выходам ПЛК, СКП и промышленных ПК (систем управления).<br><br>В качестве альтернативы они преобразуют заданный аналоговый сигнал в другой, адаптируя его к входам/выходам системы управления, либо обеспечивают бесперебойную передачу сигнала на большие расстояния посредством гальванической развязки<br><br>Передача сигнала на большие расстояния<br><br>Сигналы напряжения могут передаваться на расстояние не более 10–20 м; за пределами этого диапазона они теряют надёжность и становятся крайне чувствительными к наведённым помехам и помехам от заземления. По этой причине для передачи сигнала напряжения на расстояния свыше 20 м необходимо преобразовать его в сигнал тока и обеспечить гальваническую развязку.<br><br>Сигналы тока могут передаваться на расстояния, превышающие 300 м, и менее чувствительны к наведенным помехам. Для передачи токового сигнала на большие расстояния требуется гальваническая развязка.<br><br>Гальваническая развязка сигнала (развязка сигнала):<br><br>Она обеспечивает электрическую изоляцию и отделение цепи датчика от цепи управления и от цепи питания; таким образом, каждая цепь работает относительно своего собственного нулевого потенциала, который, будучи изолированным от других цепей, не может изменяться под воздействием разности потенциалов, всегда присутствующей между различными точками заземления.<br><br>Она изолирует и разделяет различные потенциалы заземления между источником питания, системой управления и датчиками/исполнительными механизмами.<br><br>Это обеспечивает передачу сигнала без ошибок и помех, а также с большей надёжностью.<br><br>Чем выше степень изоляции (в кВ), тем выше безопасность передачи при наличии потенциалов заземления, электромагнитных помех и переходных процессов (удары молнии, разряды и т. д.).<br><br>Гальваническая развязка требуется, когда:<br><br>расстояние между системой управления и датчиком/исполнительным устройством превышает 20 м<br><br>потенциалы заземления или опорные потенциалы различаются<br><br>потенциалы заземления высоки или могут стать высокими в случае разрядов или токов утечки на землю<br><br>имеются электромагнитные помехи<br><br>сигнальные кабели проложены в кабелепроводах вместе с силовыми кабелями<br><br>Последовательное и параллельное подключение аналоговых преобразователей<br><br>Для обеспечения резервирования сигнала или просто для его дублирования вход нескольких преобразователей можно подключить к одному датчику.<br<br>В случае токовых сигналов входы преобразователей должны быть соединены последовательно.<br<br>В случае сигналов напряжения входы преобразователей должны быть соединены параллельно.<br>
