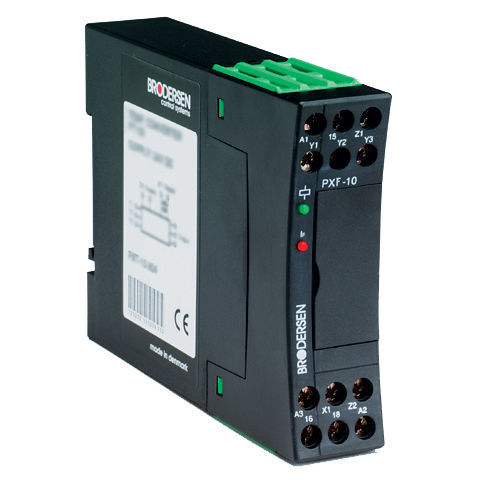

Цифровой преобразователь сигнала PXF-10

на DIN-рейке

Преобразует сигналы процесса в пульсирующий выход, который может быть подан на цифровые входы ПЛК. Частотный выход 0,05 - 5 кГц или 0,5 - 50 кГц. ОПИСАНИЕ Преобразователь сигналов для преобразования аналогового технологического сигнала в пульсирующий (рабочий цикл 50 %) транзисторный выход. Типичное применение преобразование аналогового сигнала от датчика в пульсирующий выход для подачи на цифровой вход ПЛК. Вход, выход и рабочее напряжение имеют внутреннюю гальваническую развязку (3,75 кВ). Вход выбирается с помощью переключателей, а выход - с помощью выбора клемм. См. схему подключения. Характеристики - Вход 0 - 5В/0 - 10В/-10-+10В постоянного тока/0 - 20/4 - 20мА в одном исполнении. - 2 стандартных варианта выхода; - Выход 0-50Гц/0-5кГц/0-10кГц - выбирается через клеммы. - Выход 0-40Гц/0-4кГц/0-8кГц - выбирается через клеммы. - Выходное смещение и усиление регулируются ±5%. - Светодиодная индикация входа менее 5% / индикация при отказе датчика. - Рабочее напряжение 24 В постоянного тока, 24 В переменного тока, 115 В переменного тока, 230 В переменного тока.
