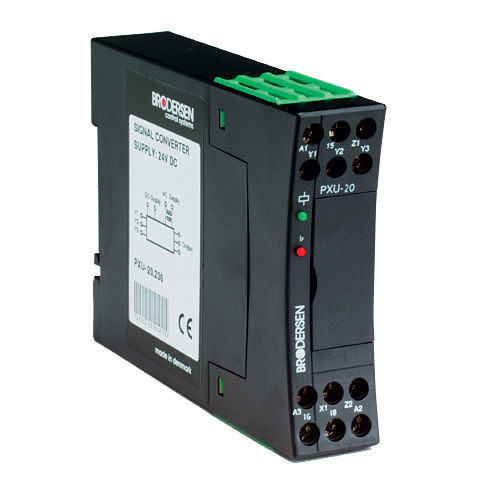

Преобразователь сигнала с гальванической изоляцией PXU-20

аналоговыйизоляторна DIN-рейке

Преобразование сигнала процесса применяется в тех случаях, когда: - выход детектора отличается от входа, например, ПЛК - это называется сопряжением сигналов. - При передаче сигналов по длинным проводам, когда входной резистор на блоке управления слишком велик для обработки сигналов процесса самостоятельно. PXU-20 имеет входной резистор по токовому входу 100 Ом, называемый усилителем сигнала. Применяется гальваническая развязка: - в тех случаях, когда необходимо избежать ошибок из-за разности потенциалов напряжения при сборе измерительных величин. Разность потенциалов возникает из-за разности сопротивлений в земле, которая является нашим абсолютным эталоном. Это часто требует гальванической развязки всех измерительных сигналов и всех сигналов от блока управления, например, ПЛК. - Если необходимо избежать ошибок из-за контуров заземления. Контуры заземления возникают в больших соединенных измерительных цепях и дают ложные значения измерений, когда получаются суммарные данные о небольших изменениях потенциала напряжения. - в промышленных условиях, где существует риск влияния емкостных и индуктивных помех на измерительный сигнал. Следствием этого часто являются сгоревшие аналоговые входы и т. д. гальваническая развязка 4 кВ обеспечивает эффективную защиту аналогового входа.
