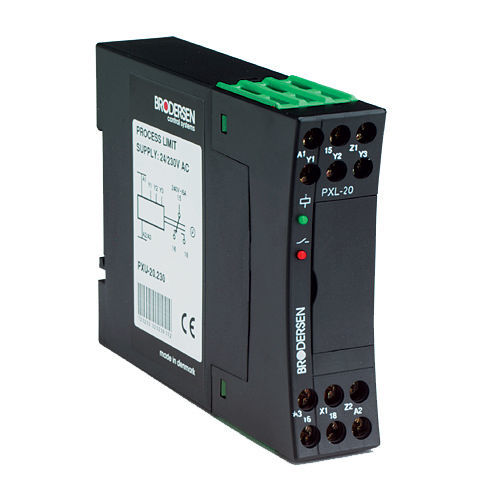

Преобразователь / изолятор сигнала PXL-20

4-20 мАна DIN-рейке

Реле для контроля порога одного из 5 распространенных типов сигналов процесса. Например, в случае применения ПЛК без аналоговых входов, порог может быть зарегистрирован через цифровой вход. Быстродействующие процессоры могут использовать выходное твердое значение порогового реле. Пороговое реле для контроля или управления распространенными типами сигналов процесса. Сигнал процесса, который необходимо контролировать, выбирается на на передней панели, а пороговое значение также регулируется с помощью задающего потенциометром на передней панели реле. При достижении входным сигналом значения порогового значения плюс гистерезис выходное реле включается. Когда входной сигнал падает и проходит порог минус гистерезис, выходное реле отключается реле отключается. Гистерезис регулируется на передней панели, ±0,5 - 20%. Соединив 2 клеммы, можно инвертировать реле. Красный светодиод указывает на то, что реле находится под напряжением. Имеется также функция фиксации, при которой реле после подачи питания остается под напряжением, независимо от входа, до тех пор, пока перемычка фиксации или рабочее напряжение не будут отключены пока не будет отключено рабочее напряжение. Обычно используется в цепях безопасности. Характеристики - Вход 0 - 5В/0-10В/-10-+10В постоянного тока/0-20/4-20мА в одном исполнении. - Регулируемая уставка. - Регулируемый гистерезис ±0,5-20%. - Автоматическая блокировка (Latch). - Инверсия функции реле. - Выход твердотельный нет/нет. - Рабочее напряжение 24 В постоянного тока, 24/115 В переменного тока или 24/230 В переменного тока
