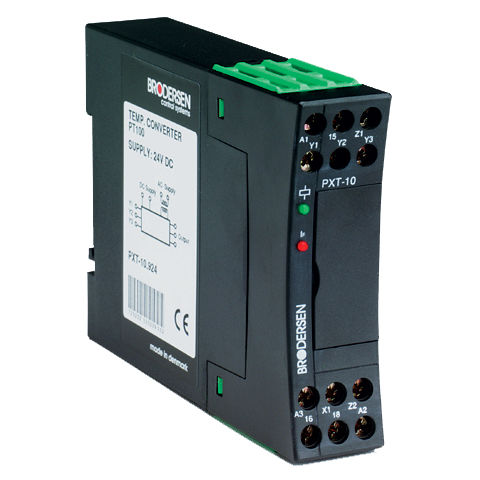

Преобразователь для измерения температуры PXT-10/11

сигналааналоговыйERT

Преобразование сигнала Pt100-детектора для 3 типов технологических сигналов. Типичное применение - измерение температуры через стандартный аналоговый вход. Преобразователь температуры имеет два диапазона, и в нижнем диапазоне при -50-100° C можно добиться разброса более 27 целых/° C на 12-битном аналоговом входе. Альтернативой может быть модуль Pt100 для ПЛК или относительно дорогой датчик с преобразователем. Преобразователь температуры для преобразования температуры в аналоговый сигнал процесса. Преобразователь температуры имеет вход Pt100/Pt1000 в двух диапазонах -50-300°C и -50-100°C. Типичное применение когда требуется измерение температуры, а ПЛК/контроллер имеет только аналоговые входы Контроллер имеет только аналоговые входы. Температурный диапазон для входа и тип аналогового выхода выбираются выбираются с помощью клемм - см. схему подключения. Характеристики - Зондовый вход Pt100/Pt1000 с компенсацией/без компенсации сопротивления кабеля в двух диапазонах -50-300°C и -50-100°C. - Выход 0-10VDC/2-10VDC/0-20/4-20mA - выбирается через клеммы. - Выходное смещение и усиление регулируются ±5%. - Светодиодная индикация входа менее 5%. - Гальваническая развязка питания/выхода 3,75 кВ AC 1 мин. - Рабочее напряжение 24 В постоянного тока, 24 В переменного тока, 115 В переменного тока или 230 В переменного тока.
