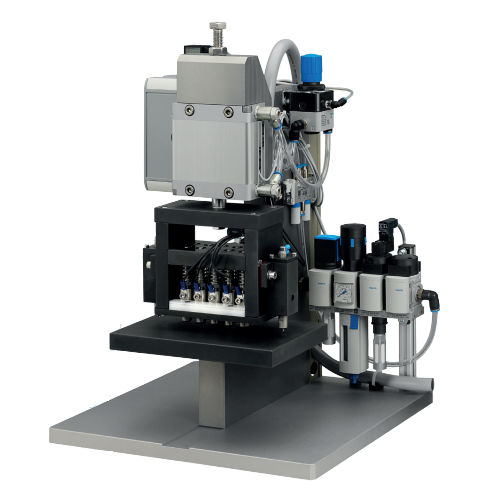

Тестер тестер Франклина FT 600

сопротивления изоляциидля электрических приборовдля покрытия

- Поверхностное сопротивление - Распределение сопротивления - Толщина покрытия (опционально) - Определение поверхностного сопротивления отдельных образцов электротехнической стали и штампованных деталей - Контроль качества изоляционного покрытия - Ручное управление или полностью автоматическая версия - Подготовка и проведение процесса измерения в соответствии с ASTM-стандартом A 717-81 и IEC 60404-11 Принцип работы Измерение суммарного тока, протекающего по изоляционному покрытию образца при приложении давления через несколько контактов. Преобразование измеренного значения в эквивалентное поверхностное сопротивление. Подходит, прежде всего, для контроля качества изоляционного покрытия. Состоит из 2 основных компонентов: - Блок питания напряжением - Испытательное устройство с гидравлическим насосом Испытательная головка состоит из двух продольных рядов по пять вертикально установленных стальных стержней, которые могут свободно перемещаться в осевом направлении под действием окружающих спиральных пружин. На каждом конце каждого стержня расположен измерительный контакт из нержавеющей стали. Испытательную головку можно перемещать гидравлически перпендикулярно поверхности. Испытательные контакты прижимаются к изоляционному покрытию с давлением 129 Н на каждый электрод. Электрический контакт со стальным листом создается с помощью спирального сверла. Если сопротивление конечное, через изоляционное покрытие протекает ток, пропорциональный сопротивлению.
