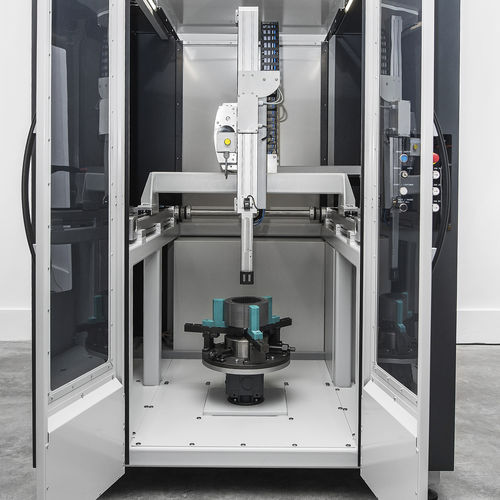

Испытательная система статоров BST-L

автоматическая

- Наблюдение за качеством статора в различных производственных процессах - Система сканирования для позиционирования головки датчика в заранее заданных местах - Вращающийся стол с приспособлением для фиксации статора - Относительные магнитные свойства тестируемых сегментов статора - Высокая точность повторения - Программное обеспечение BROCKHAUS® MPG Expert для измерений, презентации и интеграции в системы QM Принцип работы Автоматизированная измерительная система, состоящая из магнитных датчиков специальной конструкции, интегрированных с системой позиционирования XZ, для комплексного тестирования магнитных свойств сердечников статора с акцентом на анализ зубцов статора и заднего железа. Система BST-L может использоваться для измерения различных сегментов статора, включая зубцы и участки заднего железа. Основные компоненты системы BST-L включают: - Система сканирования XZ для позиционирования головки датчика в заранее заданных местах - Вращающийся стол с приспособлением для фиксации статора для установки различных угловых положений головки датчика в сердечнике статора - Индивидуальная головка датчика, включающая магнитное ярмо и набор возбуждающих и чувствительных обмоток - Индивидуальный захват головки датчика, интегрированный с системой сканирования XZ - Кабель для соединения с намагничивающим устройством MPG200 - Программный пакет для управления автоматизированной последовательностью испытаний, включая позиционирование статора и головки датчика, а также процедуру измерения Система BST-L интегрирована с намагничивающим устройством MPG200. Параметры измерения, такие как частота, форма (синусоидальная или/и произвольная) и амплитуда поляризации, задаются пользователем.
