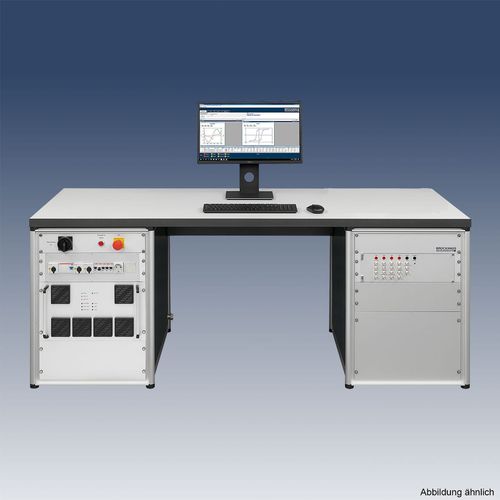

- Определение магнитных свойств электротехнической стали и других магнитомягких материалов, таких как феррит, PMC, аморфный материал, широко используемых в ВЧ-преобразователях, дросселях для подавления ЭМС, накопительных дросселях
- Свободная конфигурация с конкретными системами измерительных катушек
- Полностью оцифрованная документация
- Очень быстрые измерения
- Системы измерительных катушек и оценка в соответствии с IEC 60404-10 и ASTM для измерений до 200 кГц
- Универсальный модуль для измерения колец и листов
- Программное обеспечение BROCKHAUS® MPG Expert HF для измерений, отображения и интеграции в системы QM
- Широкие диагностические функции
Принцип работы
В измерительной катушке образец материала подвергается воздействию определенного магнитного поля, и в магнитомягком материале создается магнитный поток. Необходимый электрический ток подается усилителем мощности. Ток измеряется с помощью амперметра с зажимом.
Определение поляризации осуществляется путем отбора проб индуцированного напряжения, преобразования и интегрирования. Параллельная регистрация размеров H и J с помощью отдельных высокоскоростных аналого-цифровых преобразователей гарантирует абсолютно одновременное измерение.
Измерения проводятся при синусоидальной поляризации. Номинальное напряжение подается высокостабильным цифровым генератором частоты. Амплитуда и частота устанавливаются программно в соответствии с введенными данными образца и значениями по умолчанию.
Управление, измерения и оценка осуществляются с помощью программного обеспечения MPG Expert HF, которое позволяет совершенно свободно параметризировать и комбинировать измерительные процессы. MPG Expert HF работает под управлением Windows 7 32bit.
Области применения
- Аморфный материал
- Мягкие ферриты
- Нанокристаллический материал
- Железный порошок
---
