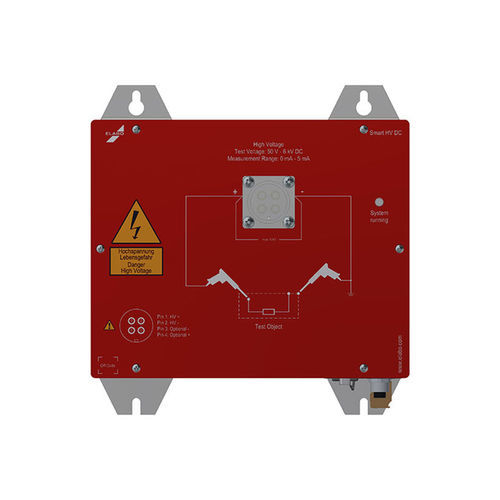

Тестовый модуль электричество SM series

изоляциитока утечкиэлектрозащиты

Обзор продукта
Наши Smart Testing Modules (модули для шкафа) для измерений высокого напряжения, изоляции и сопротивления защитного проводника разработаны для установки в шкафах, в автоматизированных испытательных средах и на децентрализованных измерительных станциях. Модули обеспечивают точные проверки электрической безопасности (сопротивление изоляции, испытание на выдерживаемое напряжение, измерение сопротивления защитного проводника/земли, измерение тока утечки) и предназначены для интеграции в испытательные и производственные системы.

Типы устройств (фрагмент)

• Испытательный модуль высокого напряжения / изоляции (SM-HVDC-0-ZRM): 0,05 kV (DC) ... 3,00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ
• Испытательный модуль высокого напряжения / изоляции (SM-HVDC-10-ZRM): 0,05 kV (DC) ... 6,00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• Испытательный модуль высокого напряжения / изоляции (SM-HVDC-20-ZRM): 0,10 kV (DC) ... 10,00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• Модуль испытания изоляции (SM-ISO-0-ZRM): 0,05 kV (DC) ... 1,20 kV (DC) / 100 kΩ ... 10 GΩ
• Модуль испытания защитного проводника (DC) SM-PEDC-0-ZRM: 5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• Модуль испытания защитного проводника (AC) SM-PEAC-0-ZRM: 2 A (AC) ... 40 A (AC) / трансформатор с ручной регулировкой
• Модуль испытания защитного проводника (AC) SM-PEAC-1-ZRM: 2 A (AC) ... 40 A (AC) / электромеханический переключающий трансформатор
• Приборы для измерения тока утечки однофазные (SM-LC1P-0-ZRM): диапазоны измерения тока утечки: 0,1 mA / 1 mA / 10 mA
• Приборы для измерения тока утечки трехфазные (SM-LC3P-0-ZRM): диапазоны измерения тока утечки: 0,1 mA / 1 mA / 10 mA
• Модули питания (например, SM-LCPOW1P-10-ZRM): сетевое напряжение до ~280 V, различные типы питания (с заземлением / плавающие) и токи в зависимости от исполнения

Интерфейсы и ПО
Модули рассчитаны на автоматизированную эксплуатацию и обеспечивают программируемое управление по цифровым интерфейсам (Ethernet). Драйверные компоненты и программные пакеты упрощают интеграцию в существующие процессы испытаний и производства. Для компьютерного управления тестированием доступны программные решения (например, elution two) и интерфейсы для управления и оценки результатов.

Функции и конструктивные особенности

• Модульная, компактная конструкция для интеграции в шкаф
• Съёмные разъёмы для испытываемого изделия и питания
• Набор стартовых параметров сохраняется в устройстве (локальное хранение параметров)
• Возможность децентрализованного монтажа для локального снятия чувствительных измерений
• Ethernet-интерфейс и стандартизированные протоколы / драйверные компоненты для автоматизации
• Подходят для автоматизированных режимов испытаний в производственных и испытательных средах

Характеристики / Технические данные

• Диапазоны испытательного напряжения (выбранные модули): от 0,05 kV (DC) до 10,00 kV (DC) в зависимости от модуля
• Диапазоны измерительного тока (выбранные модули): до 10 mA (DC) или специальные AC-диапазоны до 40 A
• Диапазон измерения изоляции: до порядка GΩ (например, до 5 GΩ или 10 GΩ в зависимости от модуля)
• Измерение защитного проводника: диапазоны сопротивления в мΩ (1 mΩ … несколько сотен mΩ) или заданные испытательные токи (AC/DC)
• Измерение тока утечки: масштабируемые диапазоны (0,1 mA / 1 mA / 10 mA) для одно- и трехфазных испытаний
• Связь: Ethernet (программируемый), драйверные компоненты для системной интеграции
• Механика: модули, предназначенные для шкафов, удобные для вставки и крепления
• Области применения: автоматика, испытательные стенды, лабораторные применения, производство и обслуживание
