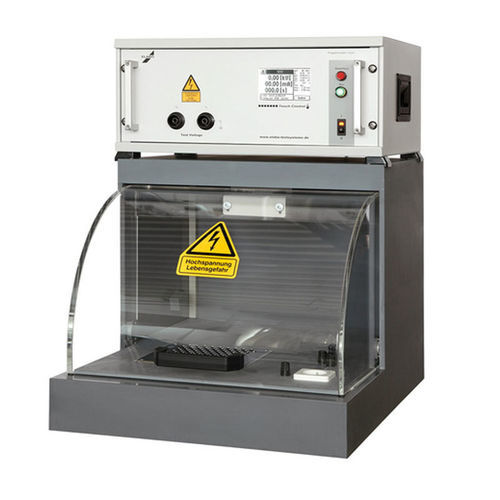

Испытательное устройство электробезопасности G1-1A

диэлектрическоеизоляциинапряжения

Краткое описание
Безопасность оператора в сочетании с точностью измерений
Проверка безопасности продукции регламентируется практически во всех международных стандартах. Для подтверждения безопасности продукции почти всегда требуется высоковольтное испытание. Линейка продуктов bott включает разные приборы и дополнительные модули, что позволяет выполнять все соответствующие испытательные задачи.

Для чего используются высоковольтные испытательные приборы?
Высоковольтные испытания применяются для проверки изоляции и диэлектрической прочности устройств, машин, компонентов и изоляционных материалов. В процессе испытания подаются напряжения, которые не встречаются в нормальной эксплуатации. Испытание позволяет выявить изменения в материалах (например, ухудшение изоляционных свойств) и дефекты изготовления (например, ослабленные клеммы или повреждённая изоляция). Кроме того, проверяется правильность расчёта воздушных и вдольповерхностных расстояний и подбор изоляционных материалов.

Требования безопасности
Типичные испытательные напряжения обычно находятся в диапазоне 1.000–2.500 В; в отдельных случаях испытательные напряжения могут превышать 10.000 В. Высоковольтные испытания потенциально опасны для персонала, поэтому меры защиты и предосторожности обязательны (например, согласно EN50191 (VDE0104)). Все приборы bott соответствуют требованиям EN50191 (VDE0104). Также доступна обширная программа аксессуаров для обеспечения защиты оператора.

Что можно выявить при высоковольтных испытаниях?

• Выявление ухудшения изоляции
• Выявление производственных дефектов (ослабленные контакты, повреждённая изоляция)
• Проверка воздушных и вдольповерхностных расстояний
• Оценка пригодности изоляционных материалов

Типы приборов / Обзор продукции (выборка)
На странице представлены различные линейки приборов и пары моделей. Примеры обозначений и номинальные диапазоны (выдержка):

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

Функции и характеристики (общие)

• Испытание изоляции и диэлектрической прочности (DC/AC в зависимости от типа прибора)
• Выявление производственных и материальных дефектов
• Исполнения для различных диапазонов напряжений (от низких до очень высоких испытательных напряжений)
• Средства безопасности и аксессуары для реализации защиты оператора
• Конфигурируемые последовательности испытаний и дополнительные модули для адаптации к задачам испытаний

Нормы безопасности
Все приборы соответствуют требованиям EN50191 (VDE0104). bott также предлагает обширную линейку аксессуаров для обеспечения защиты оператора.

Области применения

• Производство и окончательные испытания электротехнических и электронных изделий
• Исследования и разработки (испытания изоляции, ресурсоёмкие испытания)
• Обеспечение качества (выборочные проверки, 100%-ные испытания)
• Техническое обслуживание и сервис (проверки безопасности)
• Обучение и лабораторные приложения

Характеристики / технические спецификации

• Типичные испытательные напряжения: от нескольких десятков вольт до более 10 kV (в зависимости от модели)
• Исполнения: DC-only, AC-only и комбинированные DC/AC приборы
• Серийные обозначения на странице: «BestPerformance (G1‑… )» и «HighPerformance (F1‑… )»
• Стандарт безопасности: соответствует EN50191 (VDE0104)
• Функции: испытание изоляции, диэлектрическая прочность, измерение/мониторинг в ходе циклов испытаний
• Аксессуары: защитные устройства и модули, связанные с безопасностью, для защиты оператора
