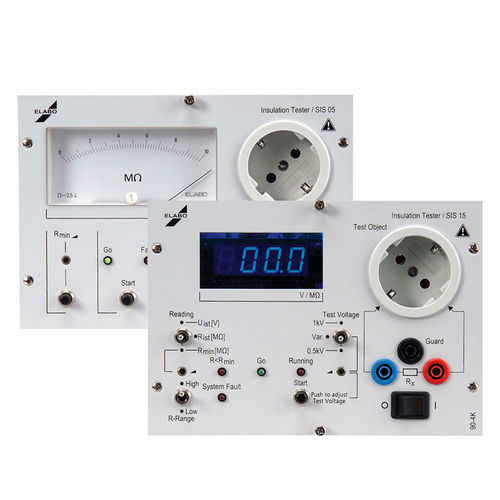

Испытательное устройство изоляции 90-4K

полуавтоматическоеполностью автоматическоедля электрического изолятора

Краткое описание
Измеритель сопротивления изоляции подаёт напряжение на проводку устройства для проверки сопротивления изоляции. Чем выше измеренное сопротивление в омах, тем лучше изоляция. Измерение оценивает активную (омическую) составляющую изоляции и обеспечивает безопасность оборудования и электрических приборов.

Функция и значение
Испытания изоляции обычно выполняются постоянным напряжением (обычно 500 V DC) между активными и неактивными частями объекта испытания. Измерение особенно важно для устройств класса II (не имеющих защитного проводника), но также применяется и для устройств класса I. Отказы изоляции могут приводить к токам утечки и опасным ситуациям, поэтому испытания перед вводом в обращение и при периодических проверках необходимы.

Области применения

• Мастерская, сервис, обслуживание и ремонт
• Лаборатория и испытание материалов (например, изоляционные материалы, солнечная промышленность)
• Серийное производство и испытательные стенды
• Индивидуальные испытания, а также частично или полностью автоматизированные испытательные системы

Обзор продукции (выдержка)

• Устройства для измерения сопротивления изоляции 90-2E — 500 VDC
• Устройства для измерения сопротивления изоляции 90-4K — 500…550 VDC / 500…1000 VDC

Сценарии применения и особенности
Испытательные приборы bott предназначены для гибких сценариев применения: в качестве одиночных решений или модульных блоков в частично или полностью автоматизированных испытательных системах. Приборы поставляются в базовых конфигурациях, адаптированных под типовые задачи, и могут быть дооснащены аксессуарами для изменения или расширения функционала (например, автоматизация, интеграция в испытательные линии).

Технические характеристики / спецификации

• Испытательное напряжение: обычно 500 V DC (в зависимости от модели также расширенные диапазоны, напр. 500…1000 V DC)
• Типовая измерительная задача: определение активной составляющей сопротивления изоляции (сопротивление изоляции)
• Применимые предельные значения: часто в диапазоне 1 … 100 MΩ (в зависимости от применения и стандарта)
• Применимость: испытания устройств классов I и II; особенно актуально для класса II
• Места применения: мастерская, лаборатория, производство, испытание материалов
• Использование в системе: применимо как отдельный прибор или в частично/полностью автоматизированных системах; модульное расширение с помощью аксессуаров
• Принцип измерения: измерительная техника высокого сопротивления для фиксации сопротивлений изоляции
