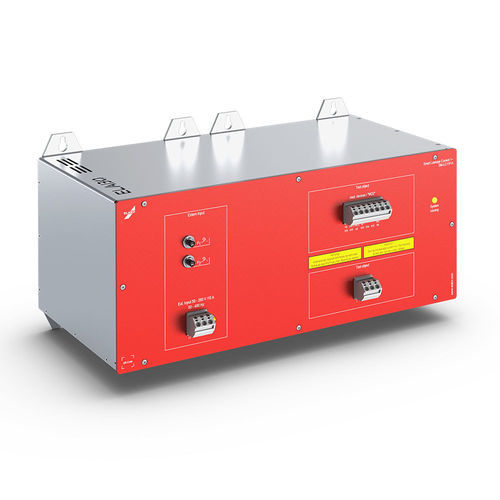

Тестер изоляции SM-LC series

тока утечкибезопасностьэлектрозащиты

Обзор
Утечки тока могут возникать из-за дефектов изоляции и представлять опасность для операторов или пользователей электрического оборудования. Измерение утечек тока является ключевым аспектом безопасности при разработке продукта и при итоговом контроле, особенно в медицинской отрасли. Приборы для измерения утечки тока выявляют потенциальные источники опасности и помогают обеспечить соответствие применимым стандартам.

Elution Software и порядок измерений
Приборы для измерения утечки тока в сочетании с Elution Software предоставляют множество возможностей измерений и коммутаций для анализа и оценки источников ошибок. Можно учитывать прогревные фазы испытываемого образца. Полное протоколирование через Elution Software обеспечивает всестороннюю документацию заданных и фактических показателей. Текущая статистика годен/не годен поддерживает целенаправленный анализ неисправностей и улучшение качества.

Принцип измерения / условия испытания
Испытание на утечку тока определяет ток, который прошёл бы через человека в случае неисправности (например, разрыв защитного проводника у приборов класса I или дефект изоляции у приборов класса II). Испытуемое устройство работает в нормальном режиме при повышенном напряжении (коэффициент 1,06–1,1). Типы испытаний могут моделировать перепутывание L и N (типы A1, A2) или отсутствие фаз при трёхфазных устройствах. Чтобы предотвратить ложные измерения, необходимо использовать питание без заземления или изолированное размещение испытуемого изделия. В зависимости от способа коммутации в ходе испытания доступные металлические части испытуемого устройства могут находиться под напряжением; требуются соответствующие меры безопасности.

Измеряемые величины и требования
Стандарты требуют, в зависимости от области применения, определение различных характеристик утечки тока: действующее значение (RMS), среднее значение, пиковое значение или переменная составляющая. Требуемая полоса пропускания измерения, как правило, до 1 МГц.

Примеры приборов / модулей на этой странице

• Прибор для измерения утечки тока 1-фазный SM-LC1P-0-ZRM — диапазоны измерения утечки: 0,1 mA / 1 mA / 10 mA
• Прибор для измерения утечки тока 3-фазный SM-LC3P-0-ZRM — диапазоны измерения утечки: 0,1 mA / 1 mA / 10 mA
• Модуль питания, 1-фазный (с заземлением) — сетевое напряжение: до 280 V / 15 A (с заземлением) (пример модуля питания)
• Модуль питания, 1-фазный (без заземления) — диапазон напряжения: ок. 50 … 280 V / 5 A (без заземления) (пример модуля питания)

Интеграция и документация
Комбинация прибора, модулей питания и Elution Software позволяет реализовать многочисленные варианты коммутаций и измерений, автоматическое протоколирование, статистическую оценку (годен/не годен) и тем самым воспроизводимые процессы испытаний, актуальные для типов испытаний и периодических проверок.

Технические характеристики / спецификации

• Полоса пропускания измерения: до 1 МГц (требование стандартов)
• Типы измерений: RMS, среднее, пик, переменная составляющая (в зависимости от стандарта и задачи измерения)
• Диапазоны измерения (примерные приборы): 0,1 mA / 1 mA / 10 mA
• Варианты питания: с заземлением и без заземления (различные модели/модули для одно- и трехфазного питания)
• Поддержка программного обеспечения: Elution Software для протоколирования, документации, статистики годен/не годен и расширенных функций измерения/коммутации
• Аспекты безопасности: требуется изолированная тестовая установка или питание без заземления; в некоторых конфигурациях коммутации доступные металлические части могут находиться под напряжением
