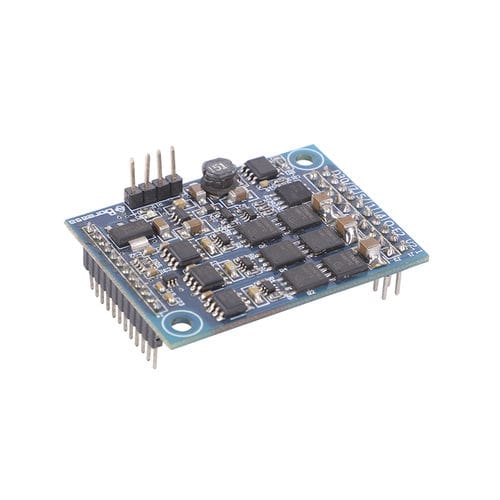

Управление двигателем со встроенным контроллером D30/7.5/4Q-E2
BLDC

управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
управление двигателем со встроенным контроллером
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Другие характеристики
BLDC, со встроенным контроллером

Описание

Общие характеристики: Микропроцессор: STM32F103C8T6 Эффективность:95% Размеры:35 x 48 мм Режим работы: Основной режим работы: замкнутый контур (по умолчанию), разомкнутый контур (опционально) Ограничение мощности/тока: режим работы с ограничением мощности или тока (настраивается пользователем), поэтому привод может безопасно работать при превышении заданных пределов мощности/тока. По умолчанию - ограничение тока (15 A) Общее описание: D30/7.5/4Q-E2 - это небольшой 4-квадрантный цифровой контроллер для управления бесщеточными воздуходувками Boreasa мощностью до 225 Вт, оснащенными цифровыми датчиками Холла. Этот драйвер предназначен для интеграции в электронную плату заказчика. Он также совместим с оценочной платой Boreasa. Особенности -Цифровое управление скоростью - работает как "замкнутый контур" регулятора скорости -Максимальная скорость 60'000 об/мин (двигатель с 1 парой полюсов) -Вход заданного значения через ШИМ или внешнее аналоговое напряжение (0 ... +3,3 В) -4 различных диапазона скорости, которые можно выбрать -Направление вращения задается цифровым сигналом -Выходной каскад может быть включен или отключен -Максимальный предел выходного тока регулируется до 15 A -Скорость двигателя можно контролировать с помощью выхода "FG" -Индикация состояния через выход "Ready" -Защита от блокировки двигателя (ограничение тока для заблокированного двигателя) -Защитные функции: защита от пониженного напряжения, перенапряжения и короткого замыкания -Стандартизированная соединительная планка, шаг 2,54 мм и 2 мм -Встроенный шунтирующий регулятор предназначен для ограничения напряжения питания контроллера. -Аналоговый вход может использоваться для определения температуры двигателя

---
