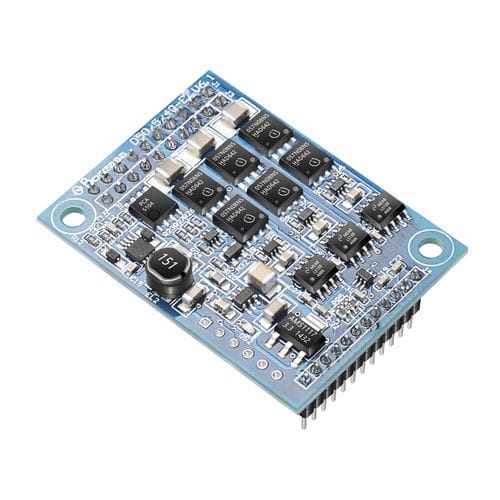

Управление двигателем со встроенным контроллером D30/5/4Q-E2

BLDC

Общие характеристики: Микропроцессор: STM32F103C8T6 Эффективность:95% Размеры:35 x 48 мм Режим работы: Основной режим работы: замкнутый контур (по умолчанию), разомкнутый контур (опционально) Ограничение мощности/тока: режим работы с ограничением мощности или тока (настраивается пользователем), поэтому привод может безопасно работать при превышении заданных пределов мощности/тока. По умолчанию - ограничение тока (15 A) Общее описание: D30/5/4Q-E2 - это небольшой 4-квадрантный цифровой драйвер для управления бесщеточным вентилятором Boreasa мощностью до 150 Вт, оснащенным цифровыми датчиками Холла. Этот драйвер предназначен для интеграции в электронную плату заказчика. Он также совместим с оценочной платой Boreasa. Особенности -Ввод заданного значения через ШИМ или внешнее аналоговое напряжение (0 ... +3,3 В) -Параметры могут быть установлены через 4 внешних цифровых входа (DigIN) -Направление вращения задается цифровым сигналом -Выходной каскад может быть включен или отключен -Максимальный пиковый ток на выходе регулируется до 15 A -Скорость двигателя можно контролировать с помощью выхода "FG" -Индикация состояния через выход "Ready" -Защита от блокировки двигателя (ограничение тока для заблокированного двигателя) -Стандартизированная колодка разъемов, шаг 2,54 мм и 2 мм -Аналоговый вход может быть использован для определения температуры двигателя -Встроенный шунтирующий регулятор предназначен для ограничения напряжения питания контроллера. Прочная конструкция ПИ-регулятора скорости является идеальной предпосылкой для немедленной работы. Недорогой и миниатюрный OEM-модуль легко интегрируется во многие приложения Для разработок Boreasa предлагает комплексную плату интерфейса/оценки: плату D50/5/4Q-M2.
