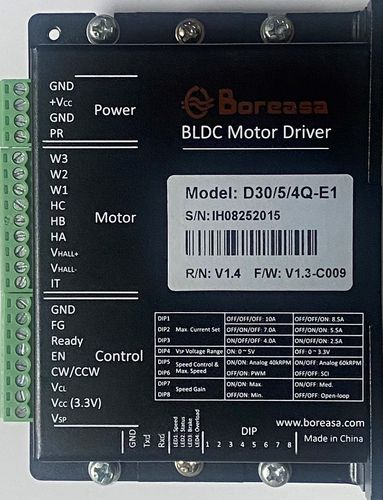

Управление двигателем со встроенным контроллером D30/5/4Q-E1

BLDC

D30/5/4Q-E1 - это небольшой 4-квадрантный цифровой контроллер для управления бесщеточным двигателем мощностью до 150 Вт, оснащенный цифровыми датчиками Холла. Внутренний алгоритм управления привода реализует управление скоростью двигателя по замкнутому контуру. Микропроцессор:STM32F103C8T6 Эффективность:93.2 Размеры:110 x 80 x 27 мм Вес:200 г Основные операции: Замкнутый контур (по умолчанию), разомкнутый контур (опционально) Ограничение мощности/тока: режим работы с ограничением мощности или тока (настраивается пользователем), поэтому привод может безопасно работать при превышении заданных пределов мощности/тока. По умолчанию - ограничение тока (15 A). Особенности -Широкий диапазон входного напряжения: 10,5-26 В -Цифровое управление скоростью - работает как "замкнутый контур" регулятора скорости -Максимальная скорость 60'000 об/мин (двигатель с 1 парой полюсов) -Ввод заданного значения через ШИМ или внешнее аналоговое напряжение -2 различных диапазона скорости с возможностью выбора -Направление вращения задается цифровым сигналом -Выходной каскад может быть включен или отключен -Максимальный предел выходного тока регулируется до 10 A -Скорость двигателя можно контролировать с помощью выхода "FG" -Индикация состояния через выход "Ready" -Защита от блокировки двигателя (ограничение тока для заблокированного двигателя) -Защитные функции: защита от пониженного напряжения, перенапряжения и короткого замыкания -Встроенный шунтирующий регулятор предназначен для ограничения напряжения питания контроллера. -Аналоговый вход может быть использован для определения температуры двигателя
